개요

NSK의 스러스트 롤러 베어링에는 원통 롤러, 테이퍼 롤러 및 구면 롤러를 사용하는 사양이 있으며, 액시얼 하중만 지지할 수 있습니다. 중(重)하중의 지지에 적합하고, 액시얼 방향의 강성이 높은 특징이 있습니다. 기계가공 케이지를 표준 사양으로 적용하고 있습니다.

스러스트 테이퍼 롤러 베어링에는 하우징 궤도반(외륜)에 턱이 있는 TT형과 턱이 없는 TTF형이 있습니다. TT형은 레이디얼 방향으로 확실하게 고정할 수 있는 경우에 적합하며, TTF형은 운전 중에 발생하는 약간의 미스 얼라인먼트(축과 하우징의 중심 차이)를 허용할 수 있습니다.

스러스트 구면 롤러 베어링은 롤러 중앙부가 볼록한 형상이며 자동 조심 기능을 갖추고 있기 때문에 설치 오차나 축의 처짐에 의한 영향을 받지 않습니다. 고부하 용량 설계로 강판 프레스 케이지를 사용하는 E형이 있습니다.

제품 목록

원통 롤러를 이용한 스러스트 베어링은 축 하중만을 받으며, 고하중의 용도에 적합하고 액시얼 방향으로 큰 강성을 가지고 있습니다. 케이지는 동합금 기계가공 케이지를 사용합니다.

특징

심플한 구조의 고부하 용량, 고강성 베어링입니다.
롤러에는 차동 미끄러짐이 발생하기 때문에 고속 회전에는 적합하지 않습니다. 또한 케이지 안내를 위한 구조의 설치가 필요합니다.

용도 예

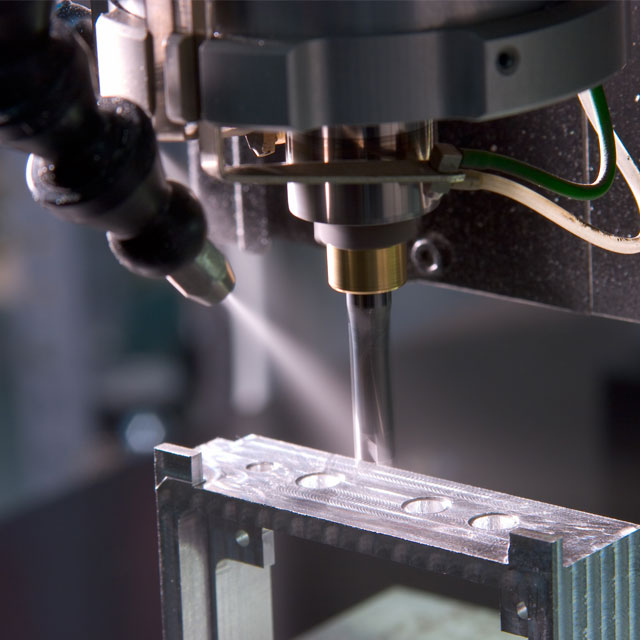

공작기계 회전 테이블, 분쇄기 회전 테이블, 압출기

테이퍼 롤러를 이용한 스러스트 베어링이며, TT형은 외륜에 턱이 있으며, TTF는 턱이 없음.

TT형은 레이디얼 방향으로 확실하게 고정할 수 있는 경우에 적합하고, TTF형은 운전 중에 약간의 미스 얼라인먼트를 허용할 수 있다.

구면 롤러를 이용한 스러스트 베어링으로 조심성이 있으며, 설치 오차나 축 처짐의 영향을 받지 않습니다. 기존형 외에 고부하 용량 설계로 강판 프레스 케이지를 적용한 E형(호칭번호에 기호 E가 표시됨)이 있습니다. 횡축·고속 회전의 용도에는 동합금 기계가공 케이지 사용을 추천합니다. 자세한 내용은 당사에 문의해 주시기 바랍니다.

롤러 머리부와 축 궤도반의 턱 사이, 케이지와 안내 슬리브 사이의 미끄럼 접촉면 등 윤활제가 도달하기 어려운 부분이 많기 때문에 저속 회전에서도 오일 윤활을 적용합니다. 케이지는 동합금 기계가공 케이지를 사용합니다.

특징

하우징 궤도반의 궤도면이 구면을 이루고 있기 때문에 자기 조심성이 있습니다.
액시얼 부하 능력이 크고, 액시얼 하중이 가해진 상태에서 약간의 레이디얼 하중도 받을 수 있습니다.

용도 예

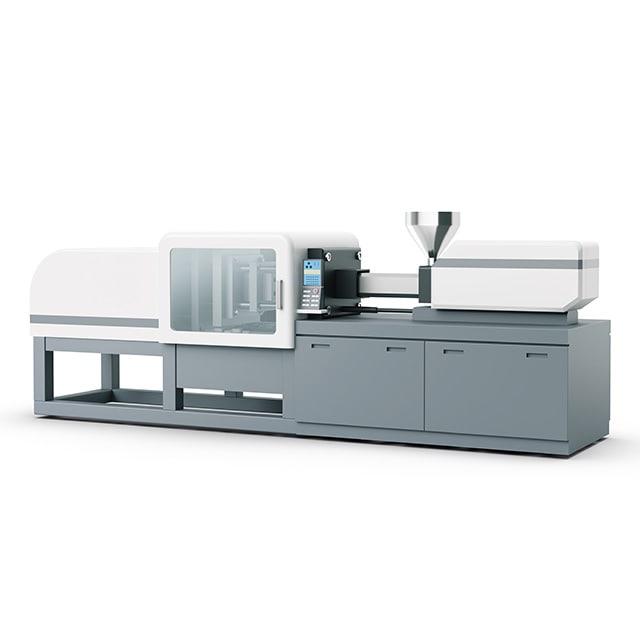

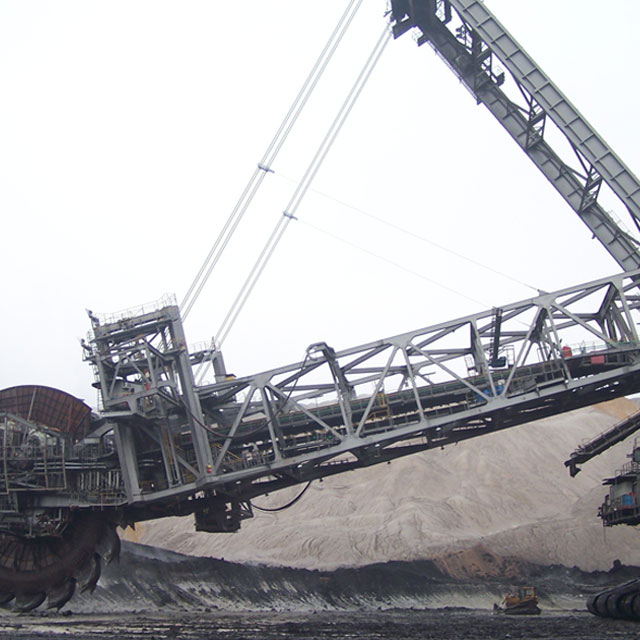

에어 프리히터, 압출기, 사출 성형기, 굴삭기, 크레인

자주 묻는 질문(FAQ)

고정측의 궤도륜(외륜)에 대해서 엄격한 위치결정을 할 필요는 없지만, 롤러의 주행면으로부터 궤도륜이 벗어나지 않도록 이탈 방지 가이드를 마련할 필요가 있습니다.

스러스트 볼 베어링은 레이디얼 하중을 받을 가능성이 있기 때문에 상기의 클리어런스를 권장하고 있습니다. 스러스트 원통 롤러 베어링은 구조적으로 레이디얼 하중을 받지 않기 때문에 그렇게 큰 틈새를 설정하지 않아도 괜찮습니다.

스러스트 원통 롤러 베어링이나 일부 스러스트 테이퍼 롤러 베어링(TTF 타입) 등을 제외하고, 액시얼 하중에 대해 일정 비율의 레이디얼 하중을 부하하는 것은 원리적으로는 가능하지만, 베어링의 안정적인사용을 위해서는 여러가지 제약이나 조건이 있습니다. 따라서 기본적으로 액시얼 하중을 받는 용도로 사용하는 것이 권장합니다.
