자동조심 롤러베어링
개요
자동 조심 롤러 베어링에는 그림과 같이 고부하 용량으로 설계된 EA형, C형, CD형, CA형이 있습니다. EA형, C형, CD형은 강판 프레스 케이지를, CA형은 동합금 기계가공 케이지를 적용한 설계가 되어 있습니다. EA형은 NSKHPS™ 베어링 사양이며, 특히 고부하 용량, 높은 허용 회전수, 200℃의 고온까지 사용 가능한 고기능 표준 베어링입니다. 베어링의 외륜에는 윤활제 공급을 위해 오일 홈 및 오일 홀이 설치되어 있으며 호칭 번호에는 E4가 표시되어 있습니다. 오일 홈・오일 홀 부착 베어링을 사용하는 경우, 베어링의 오일 홈 깊이가 제한되어 있기 때문에 하우징 내경에도 오일 홈을 설치하는 것이 보다 효과적입니다.
특징
- 자기 조심성이 있습니다. 축이나 하우징의 처짐이나 축 중심이 일치하지 않는 경우에 자동적으로 조정되어 베어링에 무리한 힘이 가해지지 않습니다.
- 레이디얼 하중과 양방향의 액시얼 하중 및 합성 하중을 부하할 수 있습니다.
- 자유측, 고정측에 모두 사용할 수 있습니다.
용도 예
- 레이디얼 부하 능력이 크고, 중(重)하중, 충격 하중이 부하되는 용도에 적합합니다.

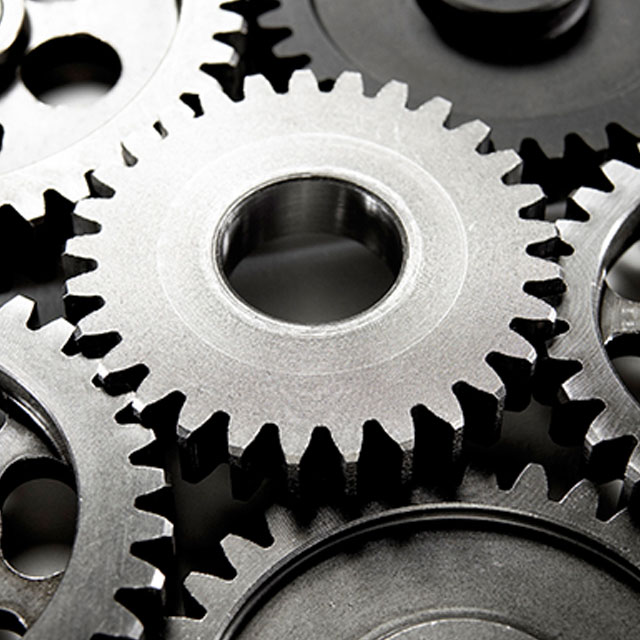

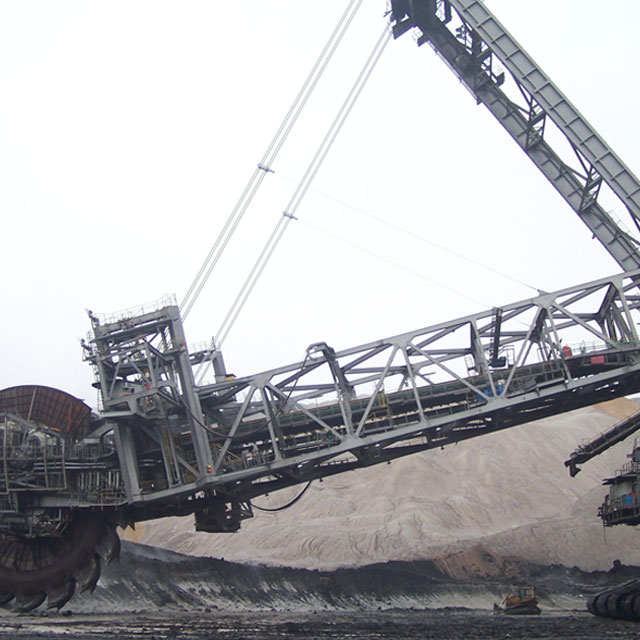

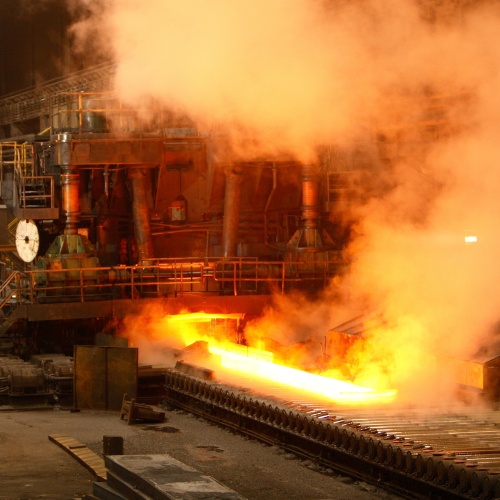

- 광산 설비(분쇄기, 바이브레이팅 스크린, 컨베이어 등), 감속기, 에어 프리히터, 압출기, 원심분리기, 건설기계, 철강기계, 제지기계
자주 묻는 질문(FAQ)
NSK의 자동 조심 롤러 베어링은 외륜에 급유용 오일 홈과 오일 홀이 표준 사양으로 설치되어 있습니다. 호칭번호에는 「E4」로 표시됩니다.
「테이퍼 롤러 베어링을 2개 사용하는 경우」는 자동 조심 롤러 베어링의 롤러 배치와 같은 정면 조합형(DF 조합)이라고 가정합니다.
자동 조심 롤러 베어링에는 일반적으로 쉘 알바니아 그리스 S2 (AS2)가 사용됩니다.카탈로그
