개요

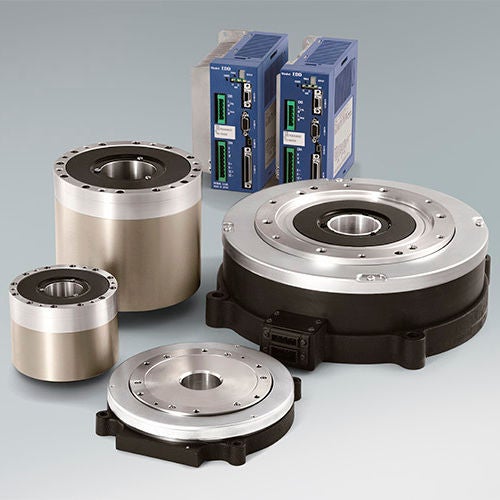

높은 정확도, 높은 토크, 가벼운 무게 및 컴팩트한 크기를 갖춘 NSK 다이렉트 드라이브 모터는 생산성을 향상시키고 고속 로봇 암과 같은 다양한 장치의 더 높은 정확도, 더 가벼운 무게 및 더 큰 소형화에 기여합니다.

제품 목록

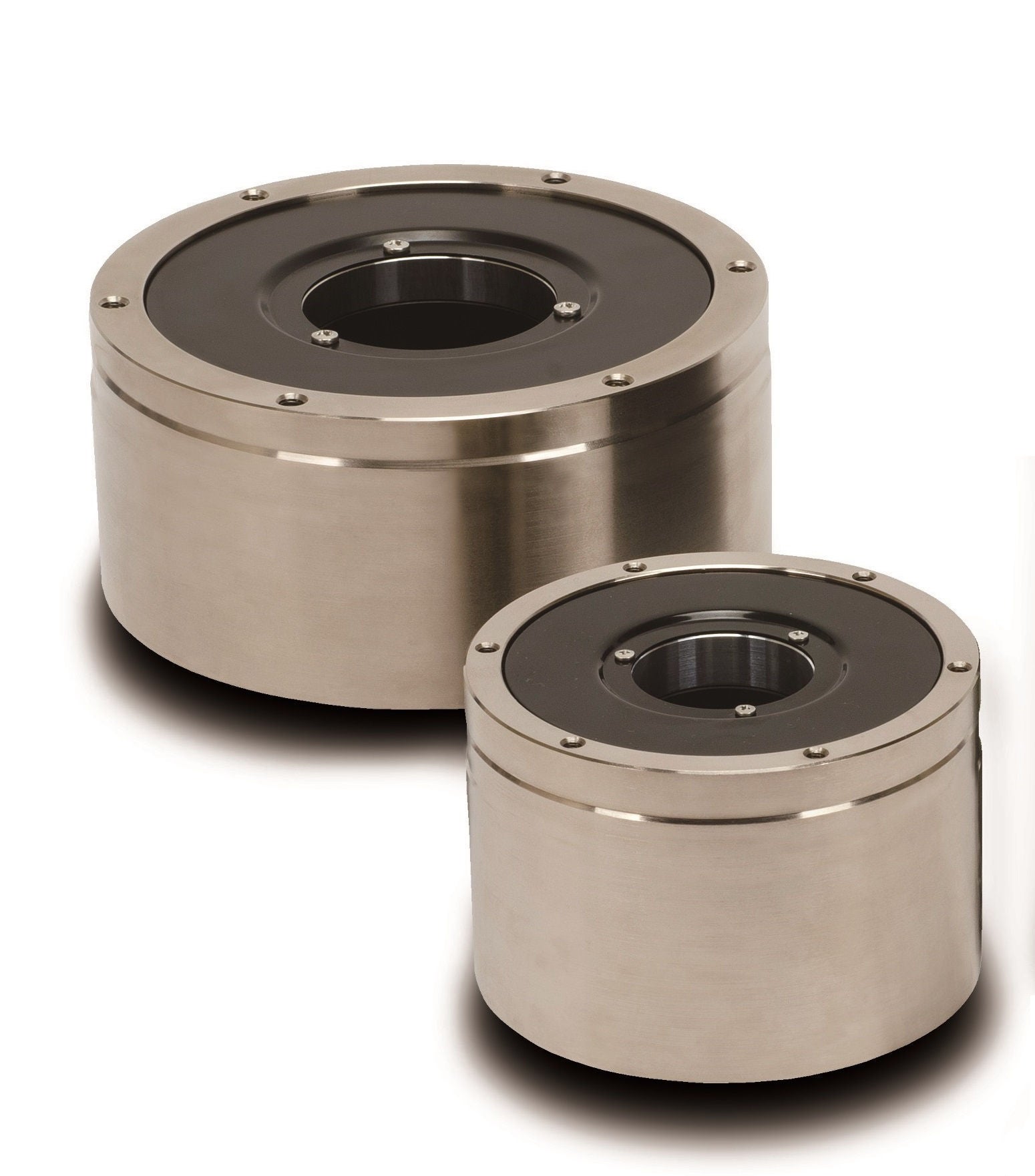

특징
1 : 고토크・고속회전
2 : 고분해능・고정도 (검출기 분해능 262만 분할）
3 : 콤팩트 설계
4 : UL규격, CE마킹 적합
5 : 아우터 로터 형

・출력축경 φ100, φ150
・외경 φ100, φ150
・중공경 φ35, φ56
・정격토크 2~30N・m

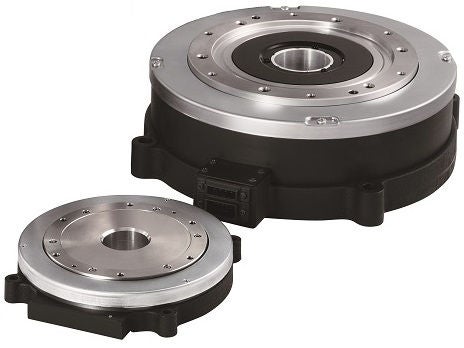

특징
1 : 고토크・고부하용량
2 : 고분해능・고정도 (검출기 분해능 262만 분할）
3 : 박형 형상, 고강성
4 : UL규격, CE마킹 적합
5 : 이너 로터 형

・출력축경 φ130, φ155, φ205
・외경 φ170, φ210, φ280
・중공경 φ36, φ50, φ56
・정격토크 2~60N・m

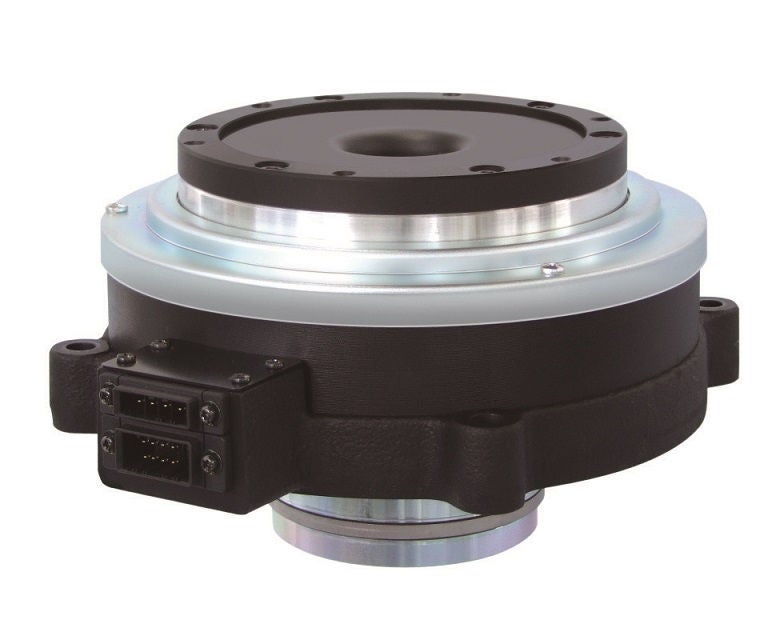

특징
1 : 고토크・고부하용량
2 : 고분해능・고정도 (검출기 분해능 262만 분할）
3 : 박형 형상, 고강성
4 : 전원 차단 시 자동으로 작동하는 전자기 브레이크 탑재
5 : 이너 로터 형

・출력축경 φ155, φ205
・외경 φ210, φ280
・중공경 φ32
・정격토크 15N・m, 45N・m

기능:
1 : 사용 편의성과 가성비 추구
2 : 감속기+서보모터의 교체로 부품수 대폭 삭감
3 : 공간 절약
4 : 아우터 로터 형

・출력축경 φ100, φ150

・외경 φ102, φ152
・중공경 φ35, φ56
・정격토크 2~20N・m

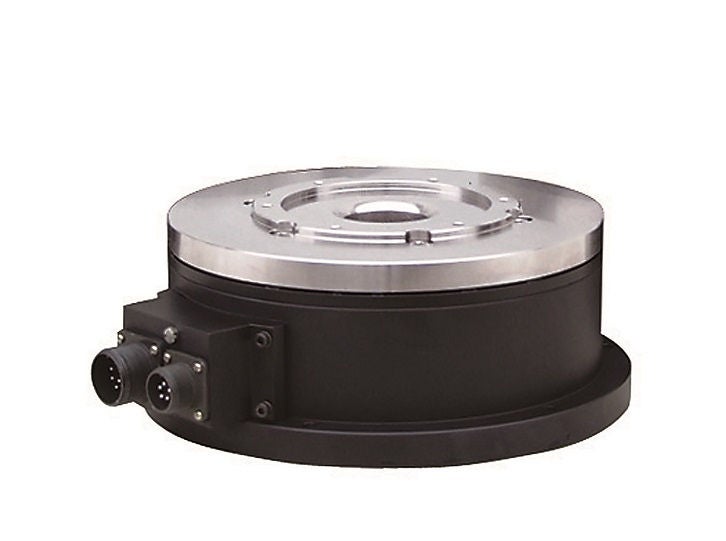

기능:
1 : 고토크・고부하용량
2 : 고분해능・고정도 (검출기 분해능 262만 분할）
3 : IP66M（IEC/EN60529，IEC/EN60034-5）대응
4 : 이너 로터 형

・출력축경 φ135, φ170
・외경 φ220, φ286
・중공경 φ44, φ37
・정격토그 5~45N・m

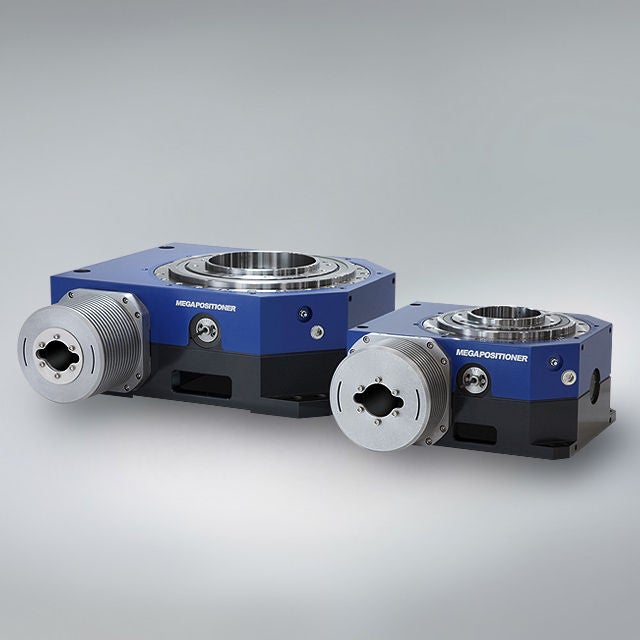

특징
1 : 감속기와 메가 토크 모터를 결합하여 고강성 및 대출력 토크
2 : 고해상도 및 정확도 (위치 센서의 해상도는 회전 당 262 만 카운트), 제로 백래시
3 : 크 관성 짐의 고정확도 포지셔닝
4 : 낮은 profilem cmpact 발자국 및 큰 중공 구멍
5 : 최대 10 마이크로 미터 로터 런아웃 고강성

・출력축경 φ130, φ215
・외경 310×380, 450×545
・중공격 φ115 φ145
・정격토크 80N・m, 520N・m
