NSK 리니어 가이드™
개요
NSK 리니어 가이드™
높은 정밀도와 고품질을 추구하는 생산 기술로 제조된 NSK Linear Guide는 공작기계, 반도체 제조 장비,
Ball Guide와 Roller Guide를 포함한 다양한 라인업을 갖추고 있으며, 일반 산업기기, 의료용 등 다양한 요구에 신속하게 대응하고 있습니다.
제품 목록 (NSK 리니어 가이드™ 스탠다드 시리즈)
NSK 리니어가이드의 표준 타입인 NH형은 단납기 대응 제품입니다.
레일과 슬라이드의 랜덤 매칭품으로 단납기 대응이 가능하며,
각종 옵션에도 대응하고 있습니다.
특징
1. 장수명
2. 고강성
3. 다양한 사양구성
4. 호환품 대응
사이즈
・레일 폭 : 15~65
・슬라이드 형상 : 각형, 각형 LONG, 플랜지형, 플랜지형 LONG
・예압 : 미틈새~중예압
・정도 : 일반급~정밀
*사양에 대해서는 첨부 NH형 PDF를 참고 부탁드립니다.

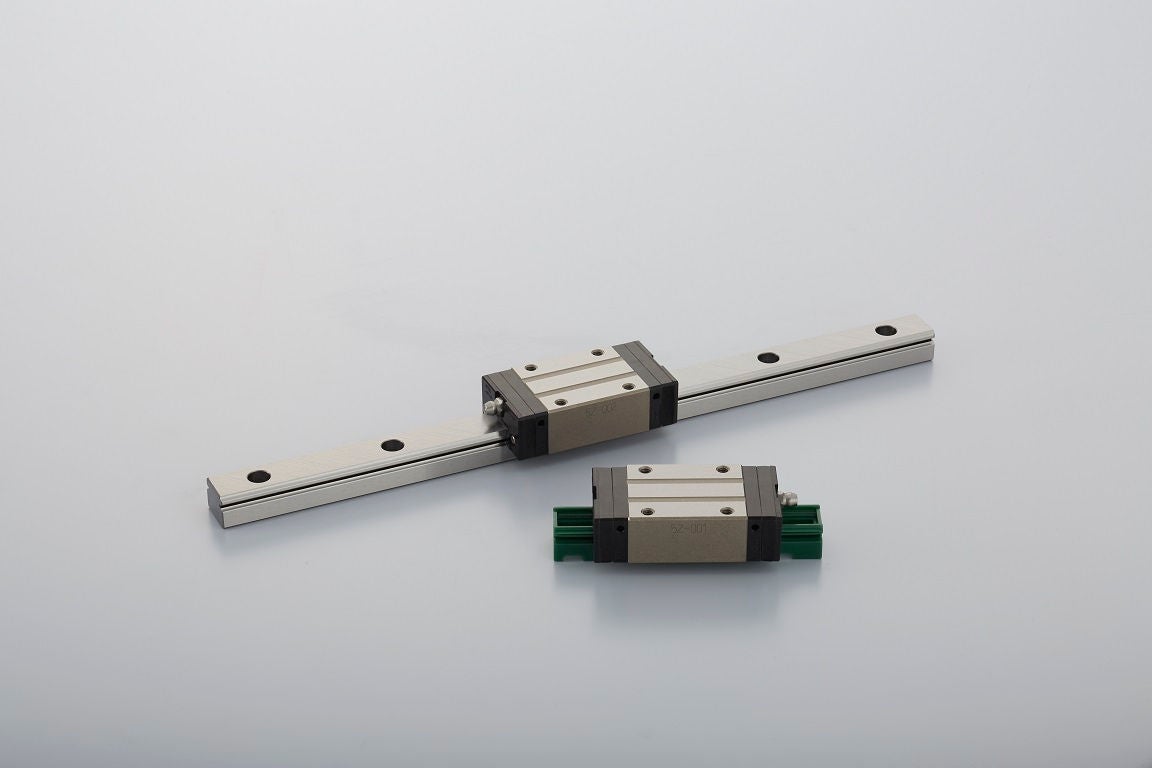

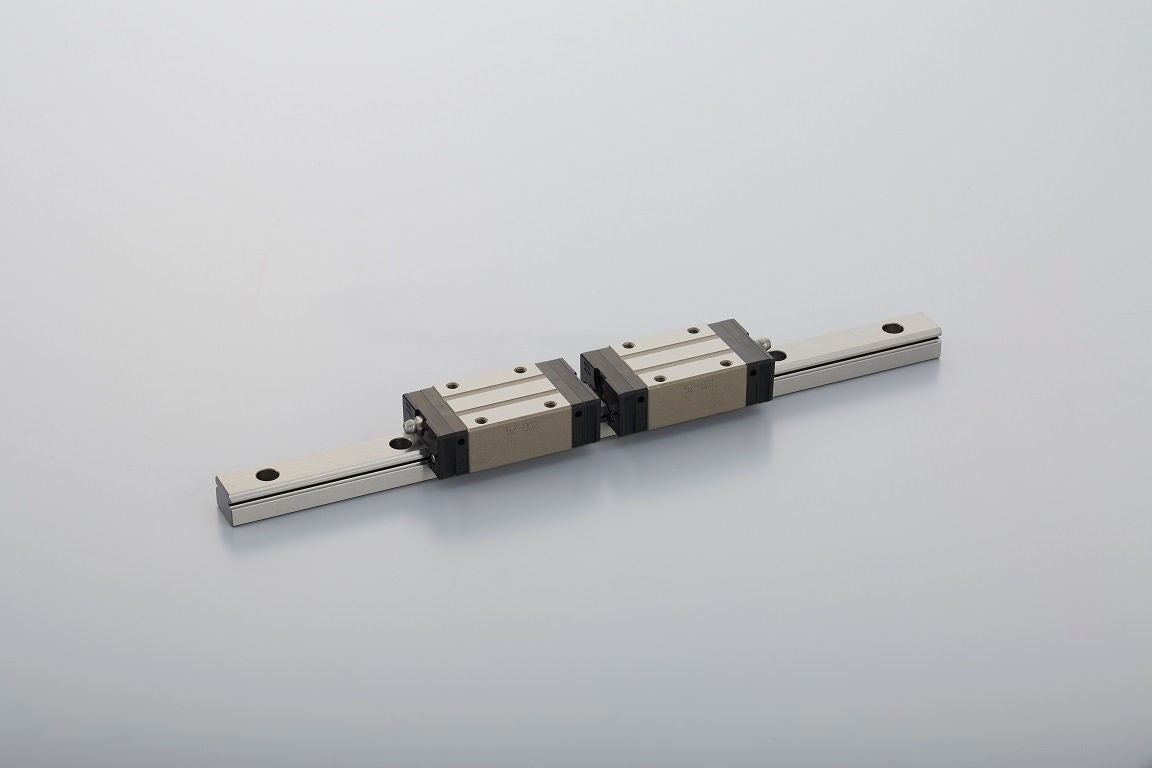

NSK 리니어가이드의 표준 타입인 NS형은 단납기 대응 제품입니다.
레일과 슬라이드의 랜덤 매칭품으로 단납기 대응이 가능하며,
전 시리즈 스테인리스재로 대응, 각종 옵션에도 대응하고 있습니다.
특징
1. 장수명
2. 고강성
3. 다양한 사양구성
4. 호환품 대응
사이즈
・레일 폭 : 15~35
・슬라이드 형상 : 각형, 각형 SHORT, 플랜지형, 플랜지형 SHORT
・예압 : 미틈새~중예압
・정도 : 일반급~정밀
*사양에 대해서는 첨부 NS형 PDF를 참고 부탁드립니다.

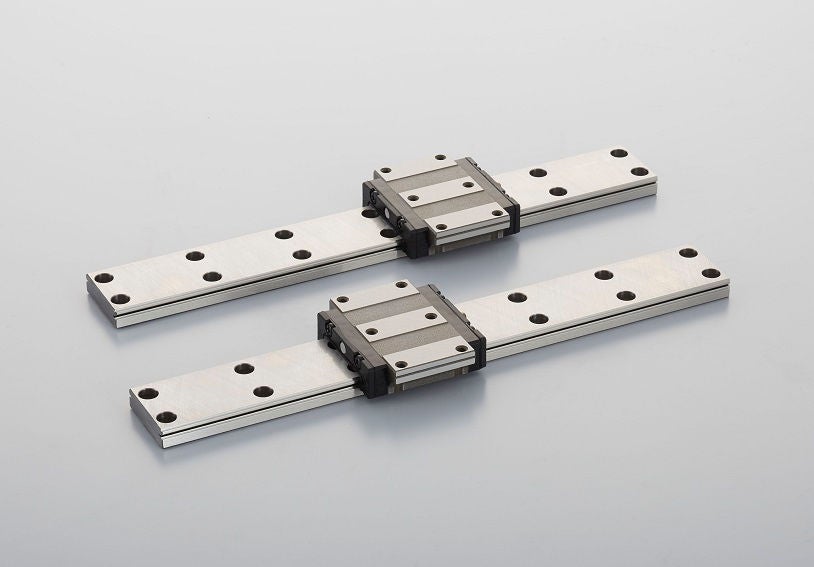

레일 폭이 넓어 1축 사용에 최적화 된 LW형은 단납기 대응 제품입니다.
레일과 슬라이드의 랜덤 매칭품으로 단납기 대응이 가능합니다.
특징
1. 고강성
2. 고속성
3. 호환품 대응
사이즈
·레일 폭 : 17~35
・슬라이더 형상 : 플랜지형
・예압: 미틈새~중예압
・정확도 : 일반급
*사양에 대해서는 첨부 LW형 PDF를 참고 부탁드립니다.

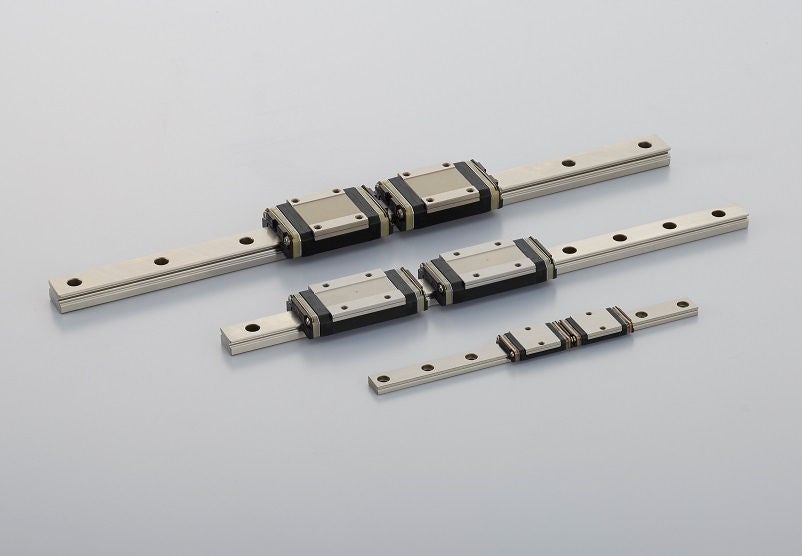

소형 경량의 PU형은 단납기 대응 제품 입니다.
레일과 슬라이드의 랜덤 매칭품으로 단납기 대응이 가능합니다.
기능
1. 부드러운 작동성
2. 경량
3. 스테인리스제
4. 저발진
5. 호환품 대응
사이즈
·레일 폭 : 9~15
・슬라이더 형상 : 각형, 각형 LONG
・예압 : 미틈새
・정확도 : 일반급
*사양에 대해서는 첨부 PU형 PDF를 참고 부탁드립니다.

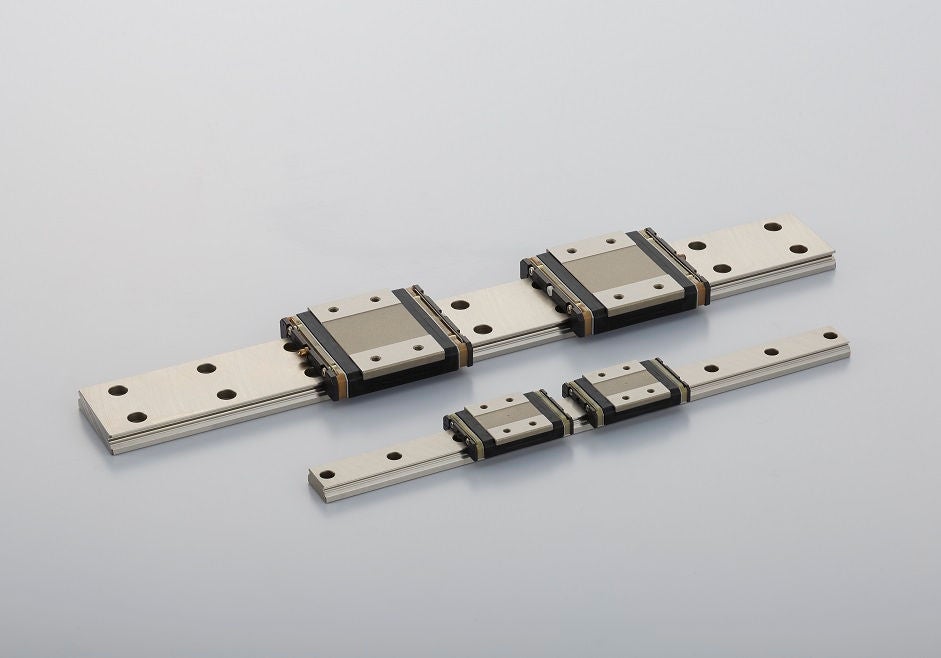

소형 경량의 폭이 넓은 PE형은 단납기 대응 제품 입니다.
레일과 슬라이드의 랜덤 매칭품으로 단납기 대응이 가능합니다.
특징
1. 부드러운 작동성
2. 경량
3. 스테인리스제
4. 저발진
5. 호환품 대응
사이즈
・레일 폭 : 18~42 (제품 형번은 9~15)
・슬라이더 형상 : 각형, 각형LONG
・예압 : 미틈새
・정도 : 일반급
*사양에 대해서는 첨부 PE형 PDF를 참고 부탁드립니다.

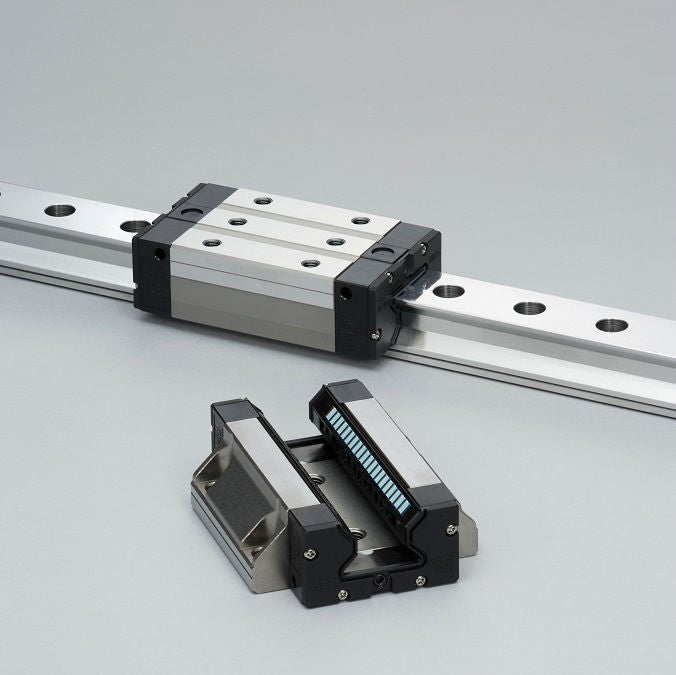

고부하용량, 고강성을 실현한 롤러가이드 RA형은 단납기 대응 제품 입니다.
레일과 슬라이드의 랜덤 매칭품으로 단납기 대응이 가능합니다.
특징
1. 고강성
2. 고정도
3. 장수명
4. 고방진
5. 호환품 대응
사이즈
·레일 폭 : 25~45
・슬라이더 형상 : 각형, 각형LONG, 플랜지형, 플랜지형LONG
・예압 : 미예압~중예압
・정도 : 정밀도
* 사양에 대해서는 첨부 RA형 PDF를 참고 부탁드립니다.
제품 목록 (NSK 리니어 가이드™ 커스텀 시리즈)
NSK 리니어 가이드의 표준 타입인 LH형 대비 정격 하중을
1.3배로, 수명을 2배로 높여 내구성을 대폭 향상시켰습니다.
세계 표준 치수에도 부합하는 제품입니다.
만능의 성능으로 모든 산업용으로 사용 가능합니다.
특징
1. 장수명
2. 고속성
3. 다양한 사양구성

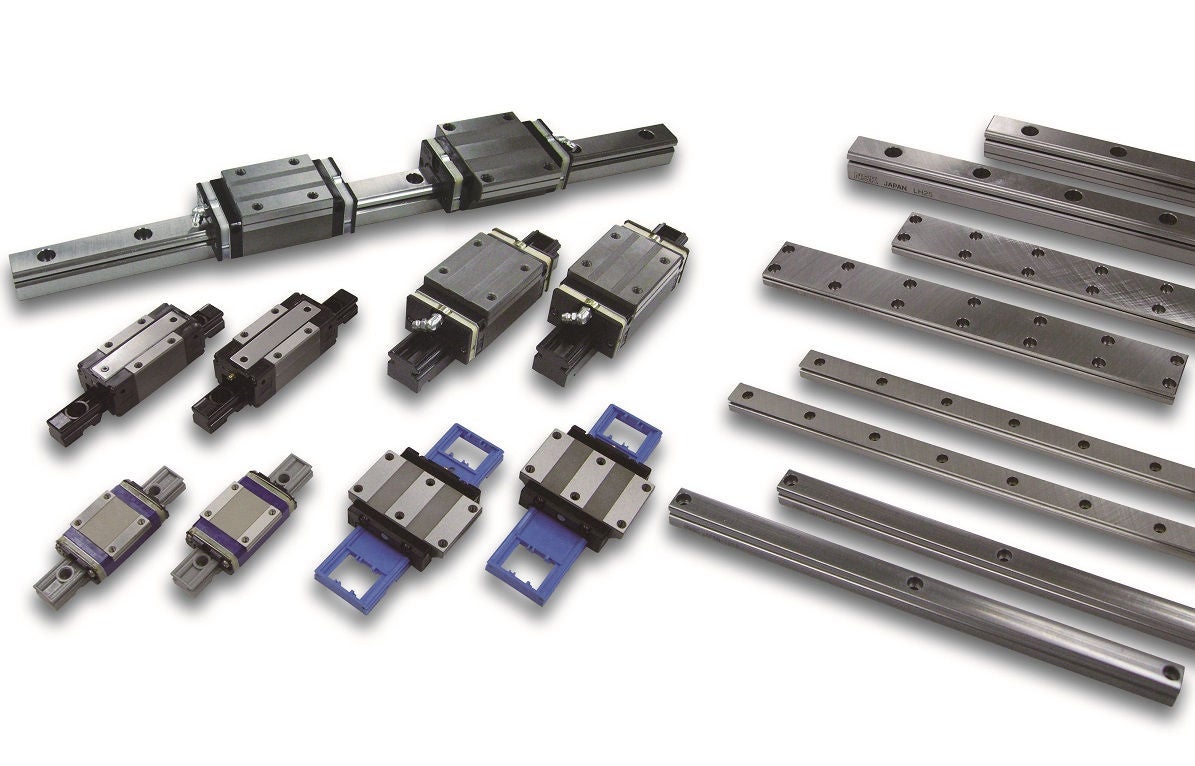

4. 단납기 대응 제품 라인업(Click! SpeedyTM)
사이즈
・레일 폭 : 15~65
・슬라이더 형상 : 각형, 각형LONG, 플랜지형, 플랜지형LONG
・예압 : 미예압~중예압
・정도 : 일반급~초초정밀

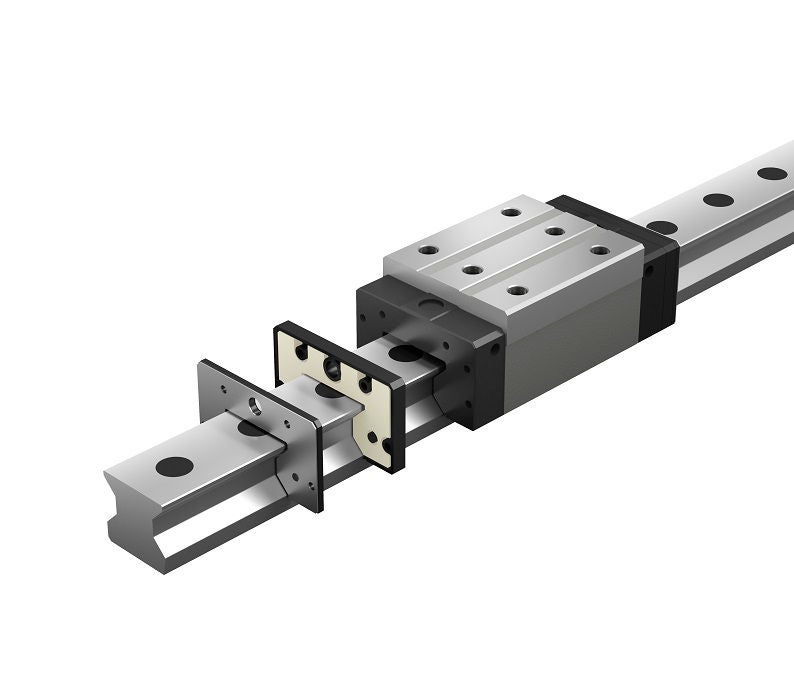

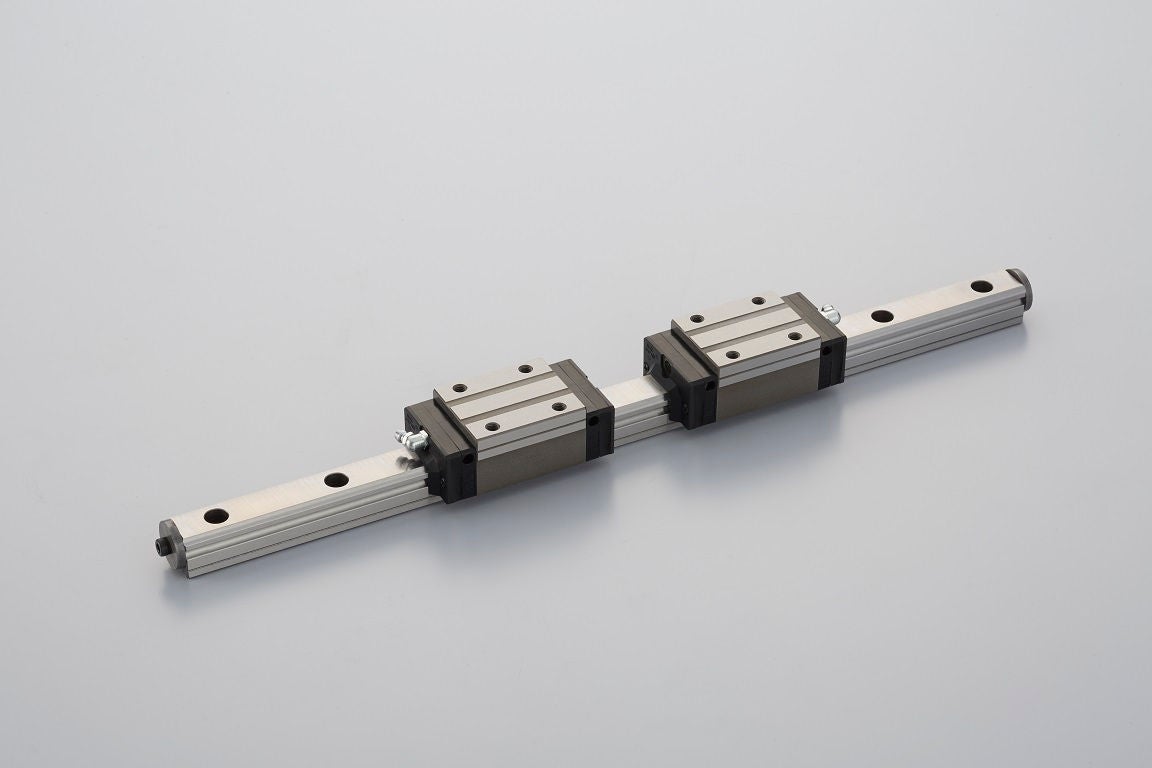

NH형을 기반으로 다단 립 구조의 고방진 씰 채택.
기존 씰 대비 이물 통과량을 1/10 이하로 하여,
NSK K1-LTM을 표준 장비로 하여 방진성과 내구성이 향상되었습니다.
특징
1. 장수명
2. 고속성
3. 다양한 사양구성
사이즈
・레일폭 : 15~65
・슬라이더 형상 : 각형, 각형LONG, 플랜지형, 플랜지형LONG
・예압 : 미예압~중예압
・정확도 : 일반급~초초정밀

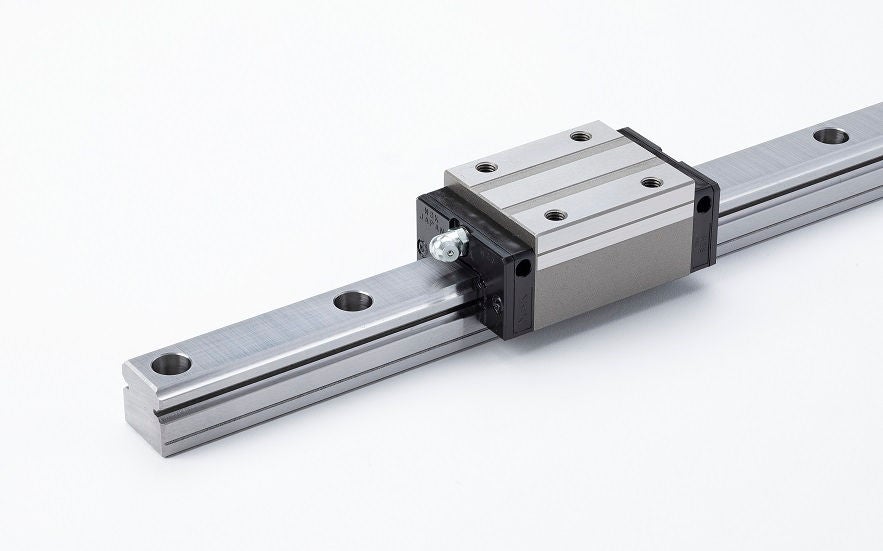

NH형을 기반으로 NSK의 독자적인 TF화(열처리) 기술을 적용하여 수명 연장을 실현하였습니다.
기계의 장수명, 소형화 등 설계의 가능성을 넓힙니다
기능
1. 장수명 (NH형 대비 2배)
2. 고속성
3. NH형과 치수 완전 호환
4. 다양한 사양구성
사이즈
・레일 폭 : 15~65
・슬라이더 형상 : 각형, 각형LONG, 플랜지형, 플랜지형LONG
・예압: 미예압~중예압
・정확도 : 일반급~초초정밀
DH형을 기반으로 다단 립 구조의 고방진 씰 채택.
기존 씰 대비 이물 통과량을 1/10 이하로 하여,
NSK K1-LTM을 표준 장비로 하여 방진성과 내구성이 향상되었습니다.
특징
1. 장수명
2. VH형과 완벽호환
3. 고속성
4. 고방진
사이즈
・레일폭 : 15~55
・슬라이드 형상 : 각형, 각형LONG, 플랜지형, 플랜지형 LONG
・예압: 미예압~중예압
・정확도 : 일반급~초초정밀
NSK 리니어 가이드의 표준 타입인 LS형 대비 정격 하중을
1.3배로, 수명을 2배로 높여 내구성을 대폭 향상시켰습니다.
모든 시리즈 스테인리스재로 대응하며, 만능의 성능으로
모든 산업용으로 사용 가능합니다.
특징
1. 장수명
2. 고속성
3. 다양한 사양구성
4. 단납기 대응 제품 라인업(Click! SpeedyTM)
사이즈
·레일 폭 : 15~35
・슬라이드 형상 : 각형, 각형LONG, 플랜지형, 플랜지형LONG
・예압 : 미예압~중예압
・정도 : 일반급~초초정밀
No. E3332 NSK 리니어 가이드 장수명 시리즈 NH형/NS형

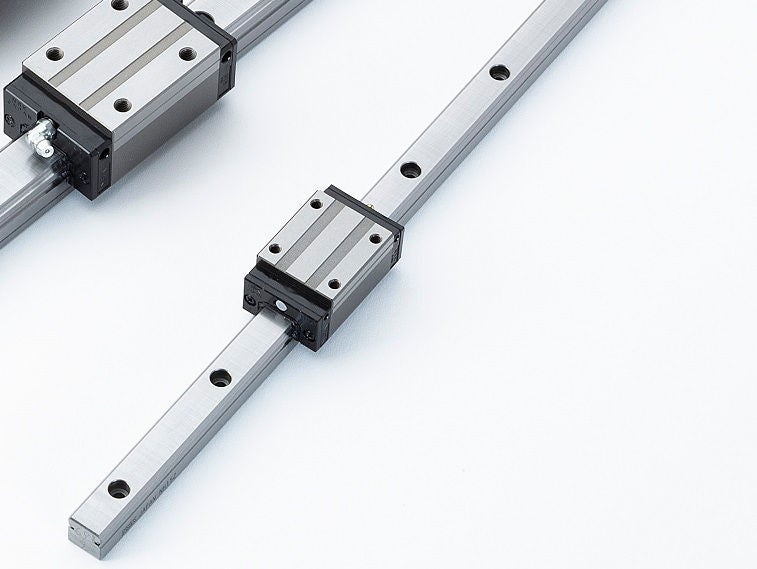

NS형을 기반으로 NSK의 독자적인 TF화(열처리) 기술을 적용하여 수명 연장을 실현하였습니다.
기계의 장수명, 소형화 등 설계의 가능성을 넓힙니다.
특징
1. 장수명 (NS형 대비 2배)
2. 고속성
3. NS형과 완벽호환
4. 다양한 사양구성
5. 호한품 대응
사이즈
・레일 폭 : 15~35
・슬라이드 형상 : 각형, 각형LONG, 플랜지형, 플랜지형LONG
・예압 : 미예압~중예압
・정밀도 : 일반급~초초정밀
레일 폭이 넓고 롤링 방향의 모멘트에 대해 고강성, 고부하 용량으로,
1축 사용에 매우 적합한 제품입니다.
특징
1. 고강성
2. 고속성
3. 단납기 대응 제품 라인업(Click! SpeedyTM)
사이즈
·레일 폭 : 17~50
・슬라이더 형상 : 플랜지형
・예압 : 미예압~중예압
・정도 : 일반급~정밀급

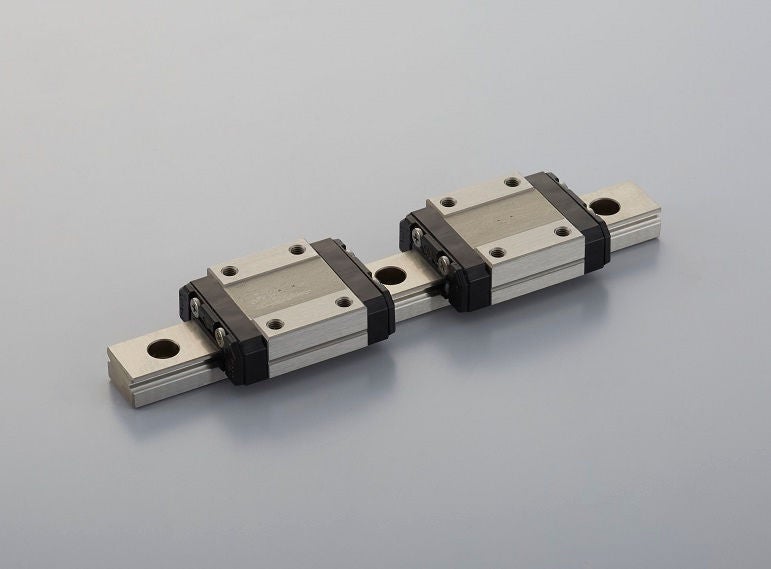

슬라이드 순환부의 신설계로 매끄러운 순환을 실현, 일부 수지재를 채택하여
슬라이드를 약 20%로 경량화한 시리즈입니다.
특징
1. 부드러운 작동성
2. 경량
3. 스테인리스재
4. 저발진
5. 단납기 대응 제품 라인업(Click! SpeedyTM）
사이즈
·레일 폭 : 9-15
・슬라이드 형상: 각형, 각형LONG
・예압: 미예압~중예압
・정확도 : 일반급~초정밀

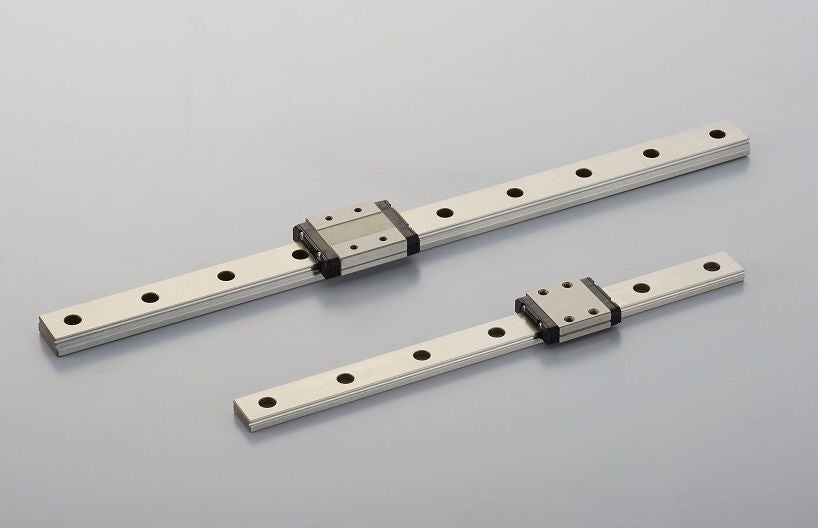

레일, 슬라이드 재질은 스테인리스재를 표준으로 하여 특수 환경 대응으로서
진공, 고온에도 대응 가능한 제품입니다.
특징
1. 부드러운 작동성
2. 스테인리스재
3. 저발진
사이즈
・레일 폭 : 5~15
・슬라이드 형상 : 각형, 각형LONG
・예압 : 미예압~중예압
・정도 : 일반급~초정밀

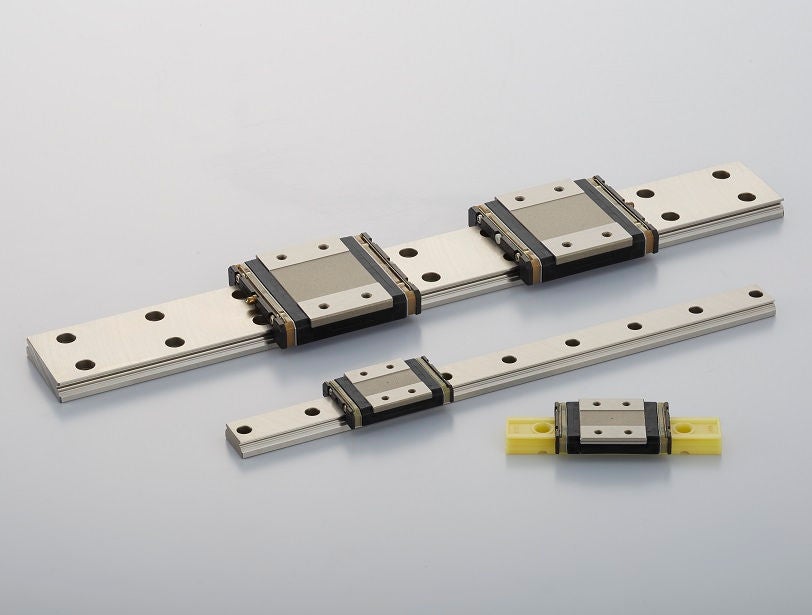

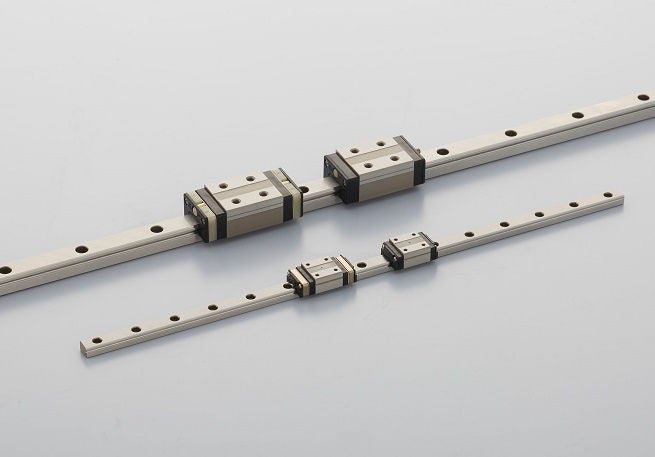

미니어처 레일 폭을 넓힌 제품으로 슬라이드 순환부의 신설계로 매끄러운
순환을 실현, 일부 수지재를 채택하여 슬라이드를 약 20% 경량화한 제품입니다.
특징
1. 부드러운 작동성
2. 경량
3. 스테인리스재
4. 저발진
5. 단납기 대응 제품 라인업(Click! SpeedyTM）
사이즈
・레일 폭 : 18~42 (제품 형번은 9~15)
・슬라이드 형상 : 각형, 각형LONG
・예압 : 미예압~중예압
・정도 : 일반급~초정밀
미니어처의 레일 폭을 넓힌 제품으로 레일,슬라이드 재질은 스테인리스 재질을
표준으로 특수 환경 대응으로 진공, 고온에도 대응 가능합니다.
특징
1. 부드러운 작동성
2. 스테인리스재
3. 저발진
사이즈
・레일 폭 : 10~42 (제품 형번은 5~15)
・슬라이더 형상 : 각형, 각형LONG
・예압 : 미예압~중예압
・정도 : 일반급~정밀
4홈 구조로 상하 방향의 부하 용량, 강성이 높은 제품입니다.
기능
1. 고강성
2. 고속성
사이즈
・레일 폭:8~12
・슬라이드 형상 : 각형
・예압 : 미예압~중예압
・정도 : 일반급~초정밀
NSK의 해석 기술과 트라이볼로지를 결집한 최첨단 롤러 가이드입니다.
고부하 용량, 고강성의 실현과 풍부한 시리즈로 폭넓은 용도에 대응 가능합니다.
고방진 사이드 씰이 장착된 사양도 준비되어 있습니다.
특징
1. 고강성
2. 고정도
3. 장수명
4. 고방진
5. 단납기 대응 제품 라인업(Click! Speedy）
사이즈
・레일 폭 : 15~65
・슬라이드 형상 : 각형, 각형LONG, 플랜지형, 플랜지형LONG
・예압 : 미예압~중예압
・정도 : 상급~초초정밀
NSK의 해석 기술과 트라이볼로지를 결집한 최첨단 롤러 가이드입니다.
고부하 용량, 고강성 실현, 롤러 가이드 RA형 부하 용량은 그대로 유지하며,
조립 높이가 낮아 장치의 저중심화에 기여할 수 있습니다.
특징
1. 고강성
2. 고정도
3. 장수명
사이즈
·레일 폭 : 30~65
・슬라이드 형상 : 각형, 각형LONG, 플랜지형, 플랜지형LONG
・예압 : 중예압
・정도 : 상급~초초정밀
No. E3328 고강성 시리즈 롤러 가이드 RA/RB형

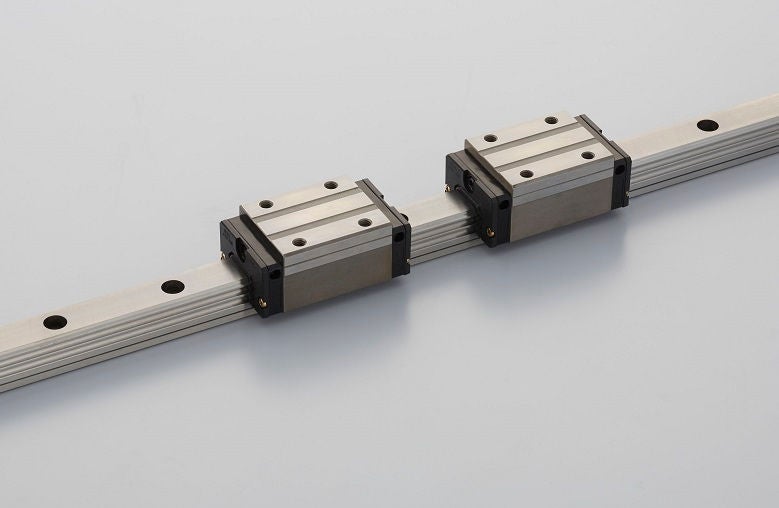

단측 3열, 총 6열의 볼 홈을 배치하여 고강성, 고부하 용량 제품입니다.
고정도로 안정적인 가공에 대응할 수 있습니다.
특징
1. 고강성
2. 고정도
3. 충격 하중 저항
사이즈
·레일 폭 : 25~65
・슬라이드 형상 : 각형, 각형LONG, 플랜지형, 플랜지형LONG
・예압: 미예압~중예입
・정도 : 상급~초초정밀

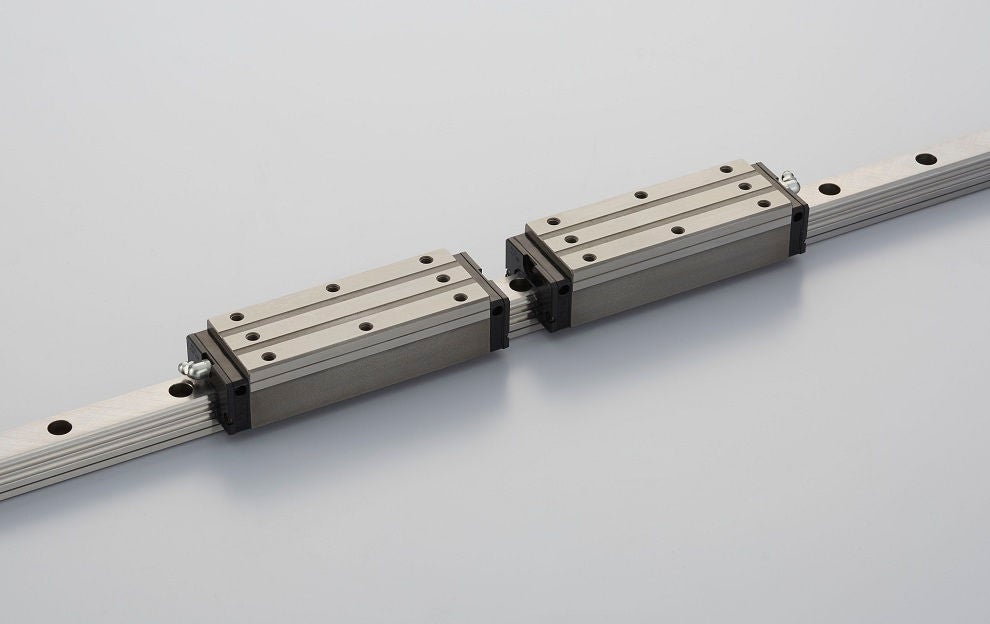

LA형을 기반으로 슬라이드를 초장형으로 하여 구슬 통과 진동을 1/3로 저감,
진직도를 비약적으로 향상시켰습니다.
레일 설치 홀의 C'BORE를 깊게 하고 레일 설치 홀 피치도 기존의 절반으로 하여,
설치 정밀도를 향상시켰습니다.
특징
1. 고운동정도
2. 고정도
3. 슬라이드초장형
사이즈
·레일 폭 : 25~55
・슬라이더 형상 : 각형 LONG, 플랜지형 LONG
・예압 : 미에압~중예압
・정도 : 정밀급~초초정밀

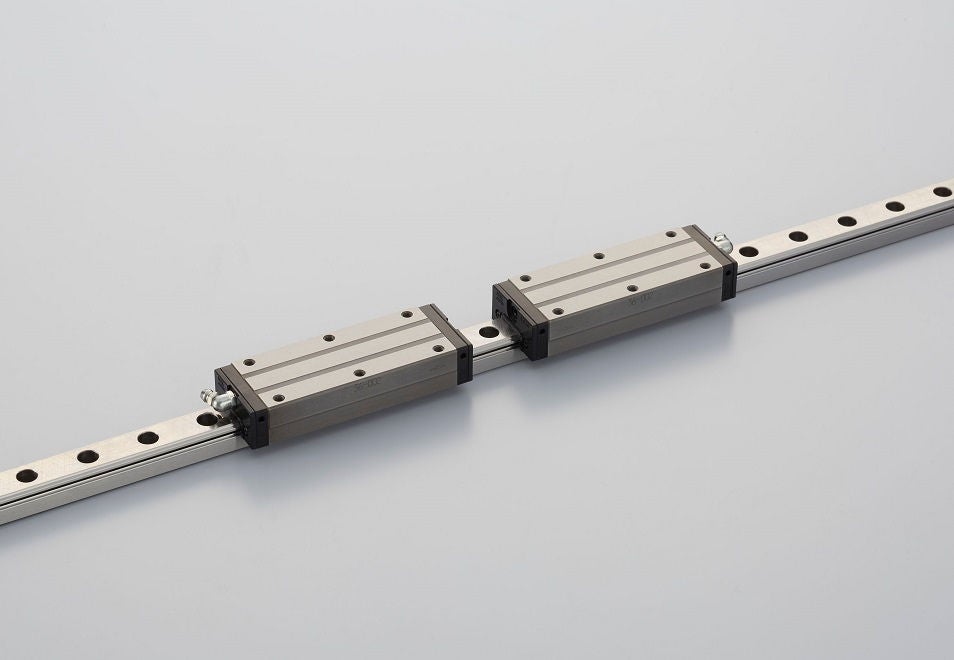

NS형을 기반으로 슬라이드를 초장형으로 하여 구슬 통과 진동을 1/3로 저감,
진직도를 비약적으로 향상시켰습니다.
레일 설치 홀의 카운터 보어를 깊게 하고 레일 설치 홀 피치도 기존의 절반으로 하여,
설치 정밀도를 향상시켰습니다. 스테인리스재도 대응.
기능
1. 고운동정도
2. 고정도
3. 슬라이드초장형
사이즈
·레일 폭 : 15~35
・슬라이드 형상 : 각형초LONG, 플랜지형초LONG
・예압 : 미예압~중예압
・정도 : 정밀급~초초정밀

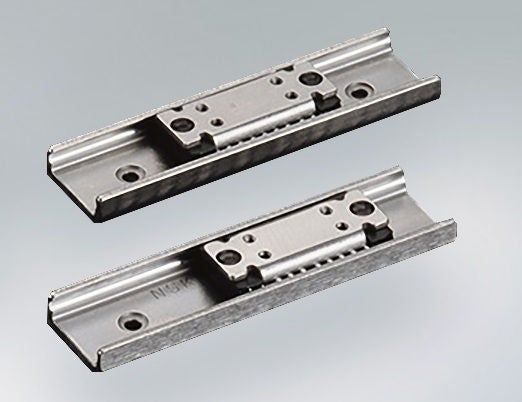

스테인리스재를 정밀 프레스 가공하여 레일, 슬라이드를 사용한,
초소형 경량 타입입니다.
특징
1. 경량
2. 스테인리스재
사이즈
・레일폭 : 15
・슬라이드 형상 : 각형
・예압 : 미틈새
・정도 : 주행평행도 20μ
카탈로그
선택

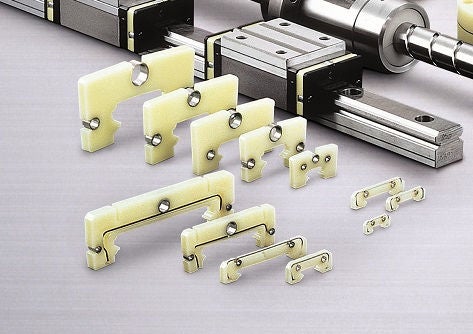

NSK K1 윤활 장치는 장기간 유지 보수가 필요 없는 작동과 긴 작동 수명을 보장합니다.
기능
・장기간, 유지 보수가 필요 없는 작동
・긴 작동 수명
・식품 가공 또는 의료 기기용 NSK K1도 사용 가능

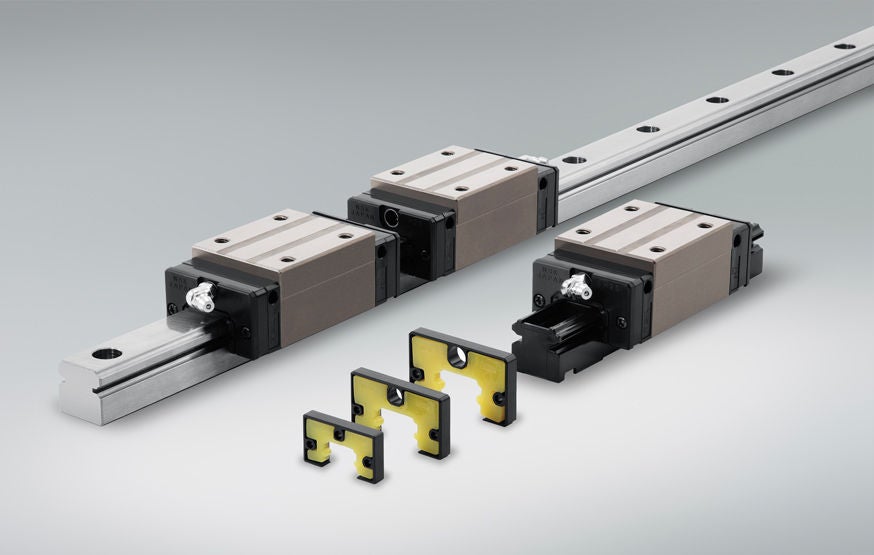

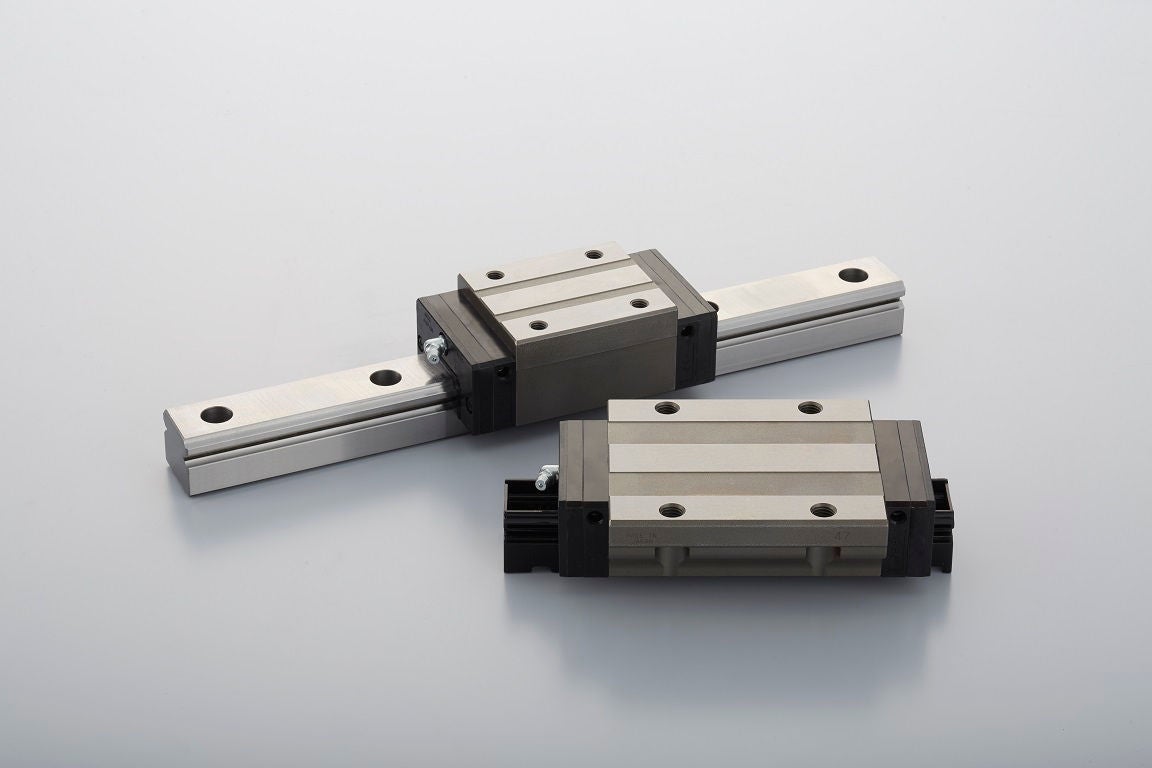

NSK K1-L 윤활 장치는 장기간 유지 보수가 필요 없는 작동과 긴 작동 수명을 보장합니다.
대응 기종: NH 모델 VH 모델 NS 모델 HS 모델
기능
1. 새롭게 개발된 오일 함유 물질은 윤활유 공급 기간을 연장합니다(이전보다 약 2배 증가).
2. 동적 마찰력 감소 (이전보다 약 20 % 감소)
먼지 배출이 적고 토크가 낮은 LG2는 클린룸 환경에서 그 가치를 입증합니다.
LGU는 넓은 온도 범위에서 적합하며 우수한 내구성을 제공합니다.
일반용으로 사용할 수 있는 다양한 그리스도 사용할 수 있습니다.
기능:
・먼지 발생이 적습니다.
・낮은 토르크
・긴 수명

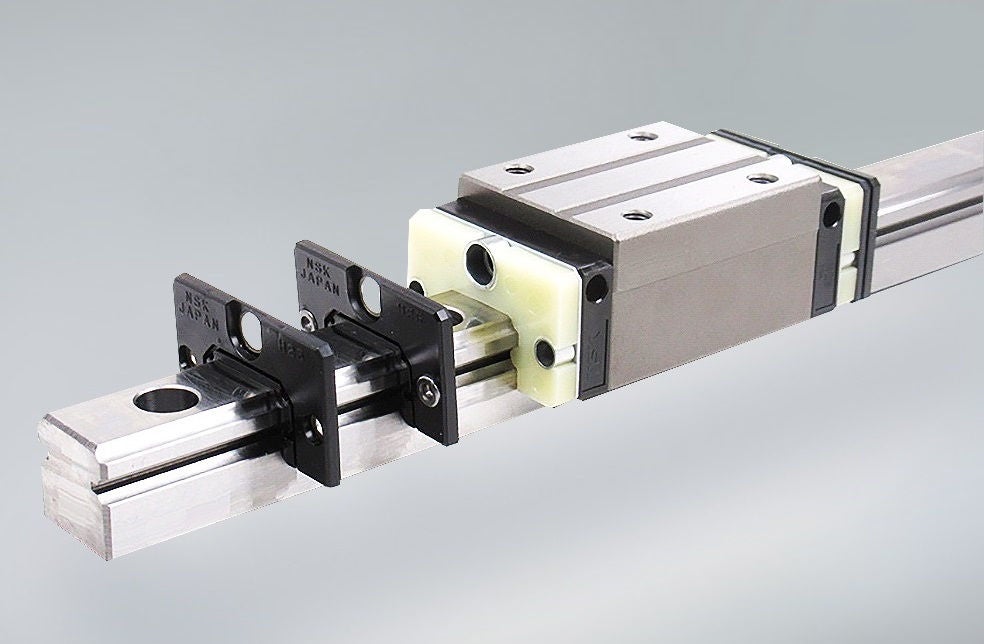

표준 씰을 두 배로 늘리는 것으로,
슬라이더에 이물질이 장기간 들어가는 것을 방지합니다.
* 사양은 각 모델의 제품 페이지를 참조하십시오.
수정 유형
:NH모델, NS모델, VH모델, DH모델, DS모델, DV모델
:LW 모델, LA 모델, HA 모델, HS 모델
:RA 모델, RB 모델
RA 모델 표준 씰에 비해 향상된 내마모성,
슬라이더에 이물질이 장기간 들어가는 것을 방지합니다.
대응 범위
:RA25, 30,35, 45, 55, 65
박막 윤활 기술 DFO는 저 증기압 탄화수소 베이킹 필름을 형성하기 위해 더욱 발전했으며,
진공 환경에서 훨씬 더 긴 수명과 낮은 가스 방출을 동시에 달성합니다.
기능
・고진공 호환
・낮은 가스 분출량
・낮은 마찰력
・대응 기종 : LU Model, LE Model, NH Model, HS Model, LW Model
・예압 간극:Z0
・정확도: P5, P6
가이드 및 공급 메커니즘의 적절한 윤활은 다음과 같은 다양한 기계의 완전한 기능에 필수적입니다.
공작 기계에서 반도체 제조 장비까지.
NSK는 고속, 고하중, 슬라이딩, 고온 및 세척과 같은 다양한 응용 분야에 맞는 다양한 그리스를 제공합니다.
다양한 기구의 가이드와 이송 기구를 원활하게 보충하기 위해, 컴팩트한
핸드 그리스 펌프 다양한 팁 노즐도 사용할 수 있습니다.
레일을 원하는 길이로 자르고 K1, 윤활제, 표면 처리 등을 통합합니다.
다양한 옵션과 빠른 배송을 지원합니다.
대응 유형:NH 모형, NS 모형, PU 모형, PE 모형
LW 모델, RA 모델(25-45)
자세한 내용은 전체 카탈로그 목록을 검색하십시오.
2D/3D CAD Data
NSK 제품의 2D/3D CAD 데이터를 다운로드 받을수 있습니다.
2D/3D CAD Data (PART Community)
CAD 데이터는 무료로 다운로드 받을 수 있습니다. (CADENAS WEB2CAD, Inc)
본 서비스는 제품설계에 사용할 수 있는 2D, 3D데이터를 제공합니다.
