볼 스크류

엔드디플렉터 및 미들디플렉터, SRC방식을 채용한 고속・저소음으로써,
가공기 분야에서 「고속」 「저소음화」를 실현한 축미가공 제품입니다.

・축경 : φ32–φ50
・리드 : 5~20
・예압 : 예압품 (옵셋 예압)
・정도 : C5

NO. E3241 NSK 표준 볼스크류 하이스피드 SS형

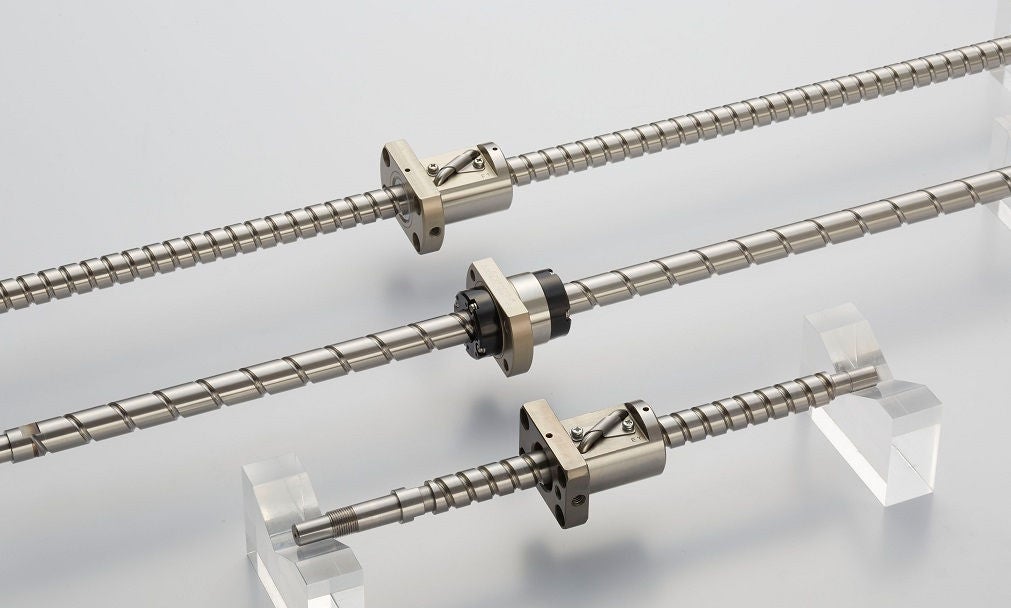

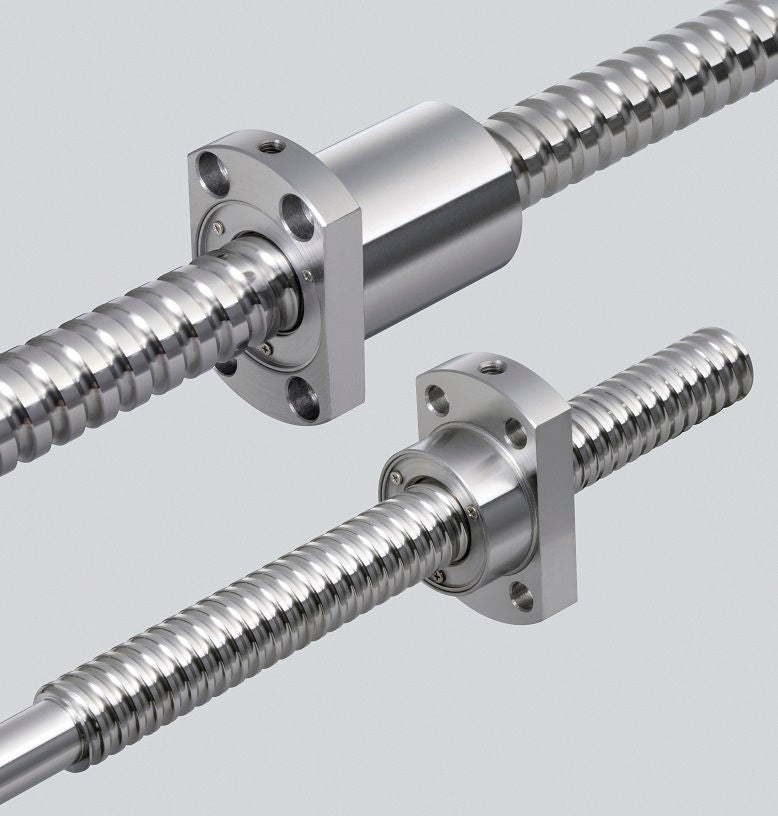

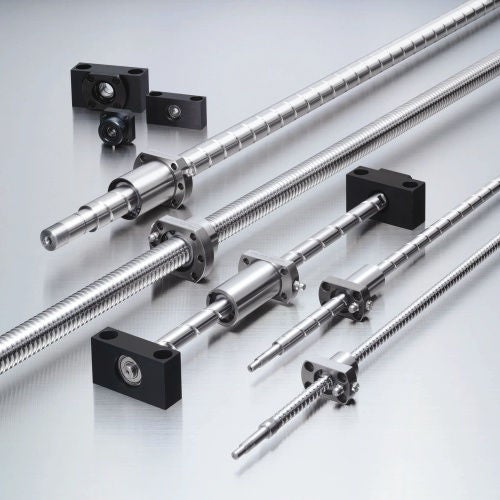

정밀 축단 완성품, 소형기기용 FA형입니다.


・축경 : φ10∼φ32
・리드 : 4~32
・예압 : 예압품 (오버볼 예압)
           틈새품 (0.005 이하)
・정도 : C3, C5

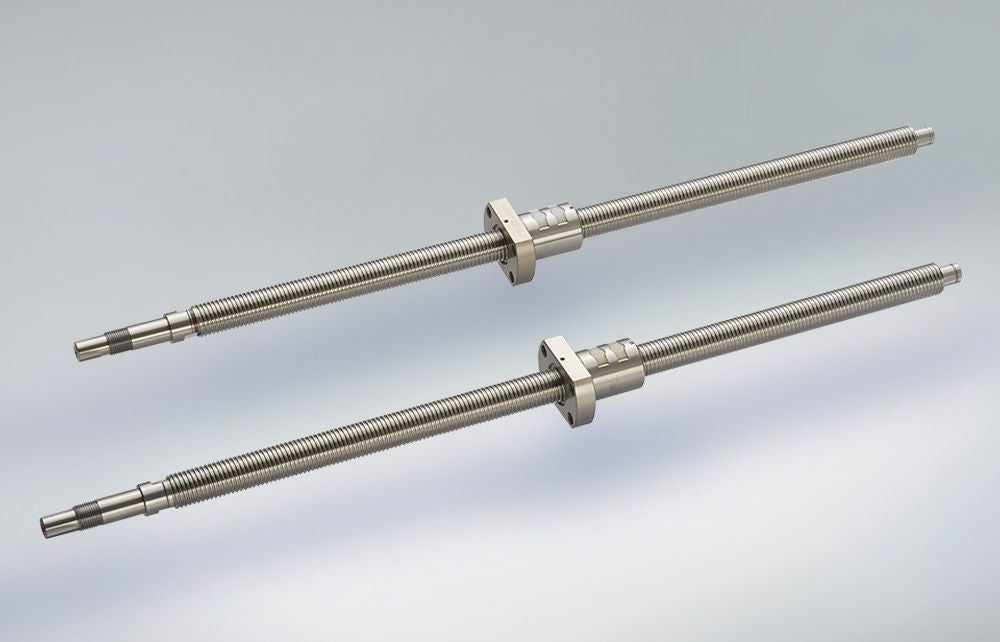

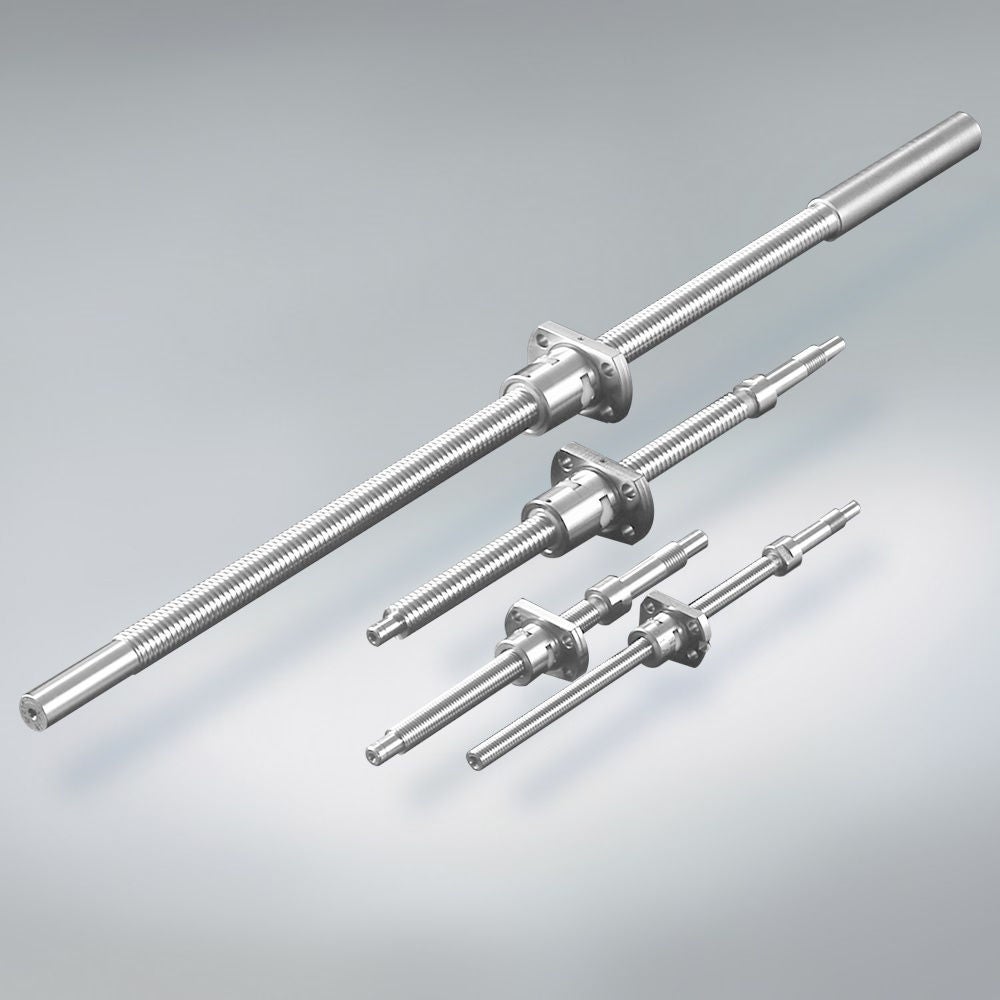

정밀 축단 완성품, 미니어쳐・소리드 MA형입니다.


・축경 : φ4~φ16
・리드 : 1~2.5
・예압 : 예(오버볼 예압)
           틈새품 (0.005 이하)
・정도 : C3

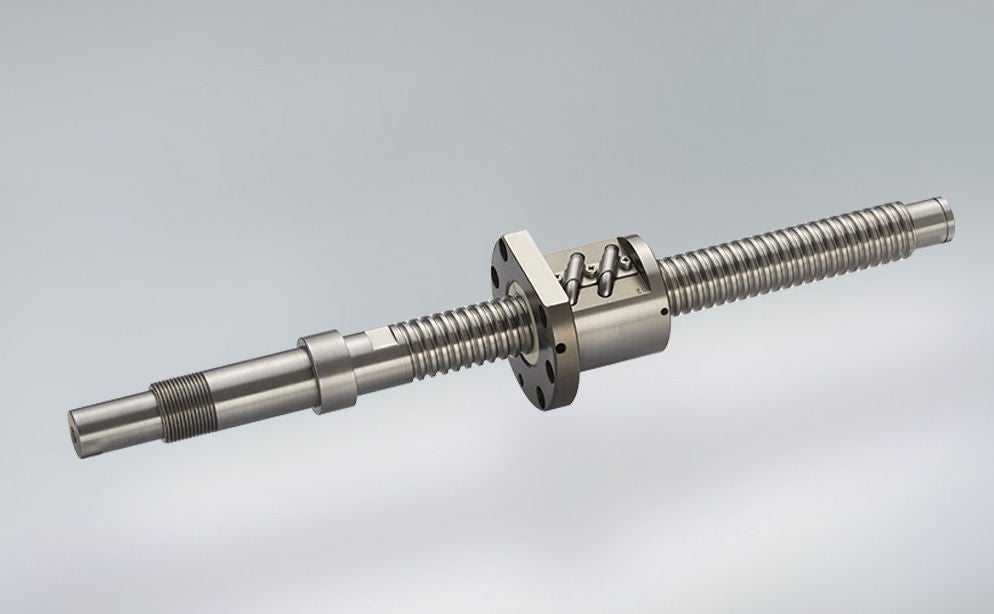

정밀 축단 완성품, 공작기계용 SA형입니다.


・축경 : φ20~φ50
・리드 : 4~12
・예압 : 예압품(오버볼 예압, 옵셋 예압, 더블너트 예압)
・정도 : C5

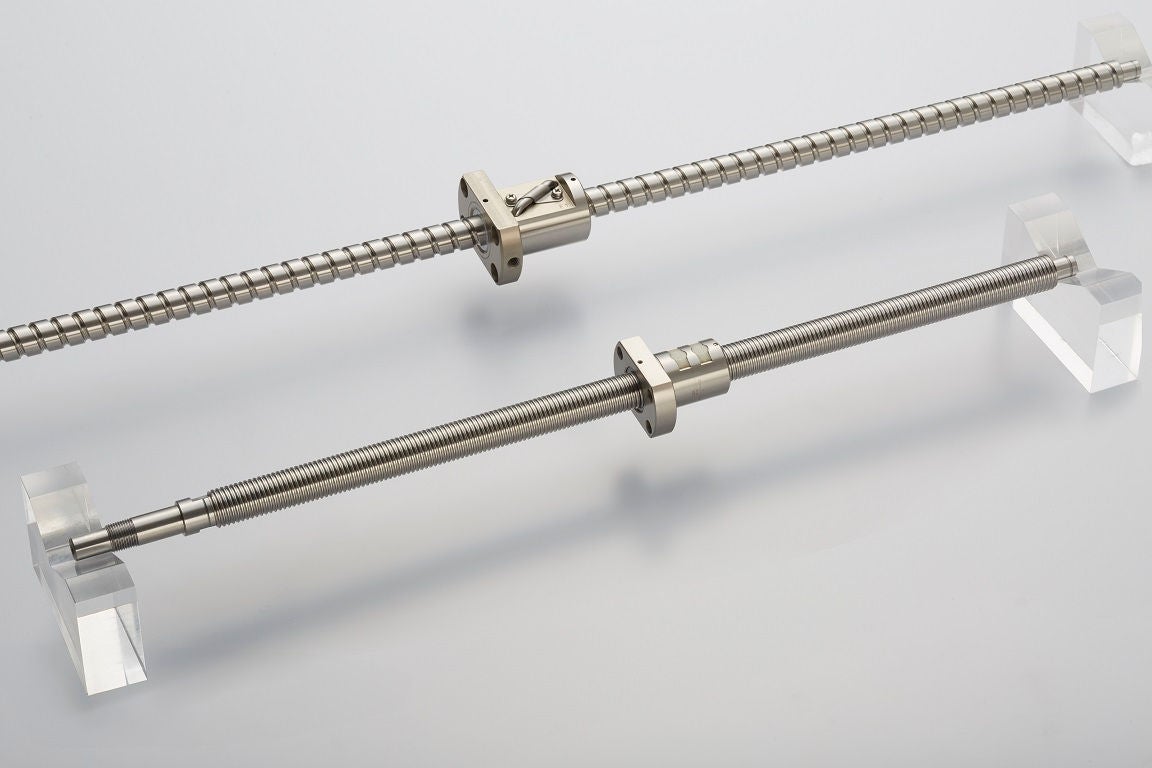

정밀 축단 완성품. 스테인래스재인 KA형입니다.

・축경 : φ6~φ20
・리드: 1~20
・예압 : 예압품 (오버볼 예압)
・정도 : C3, C5

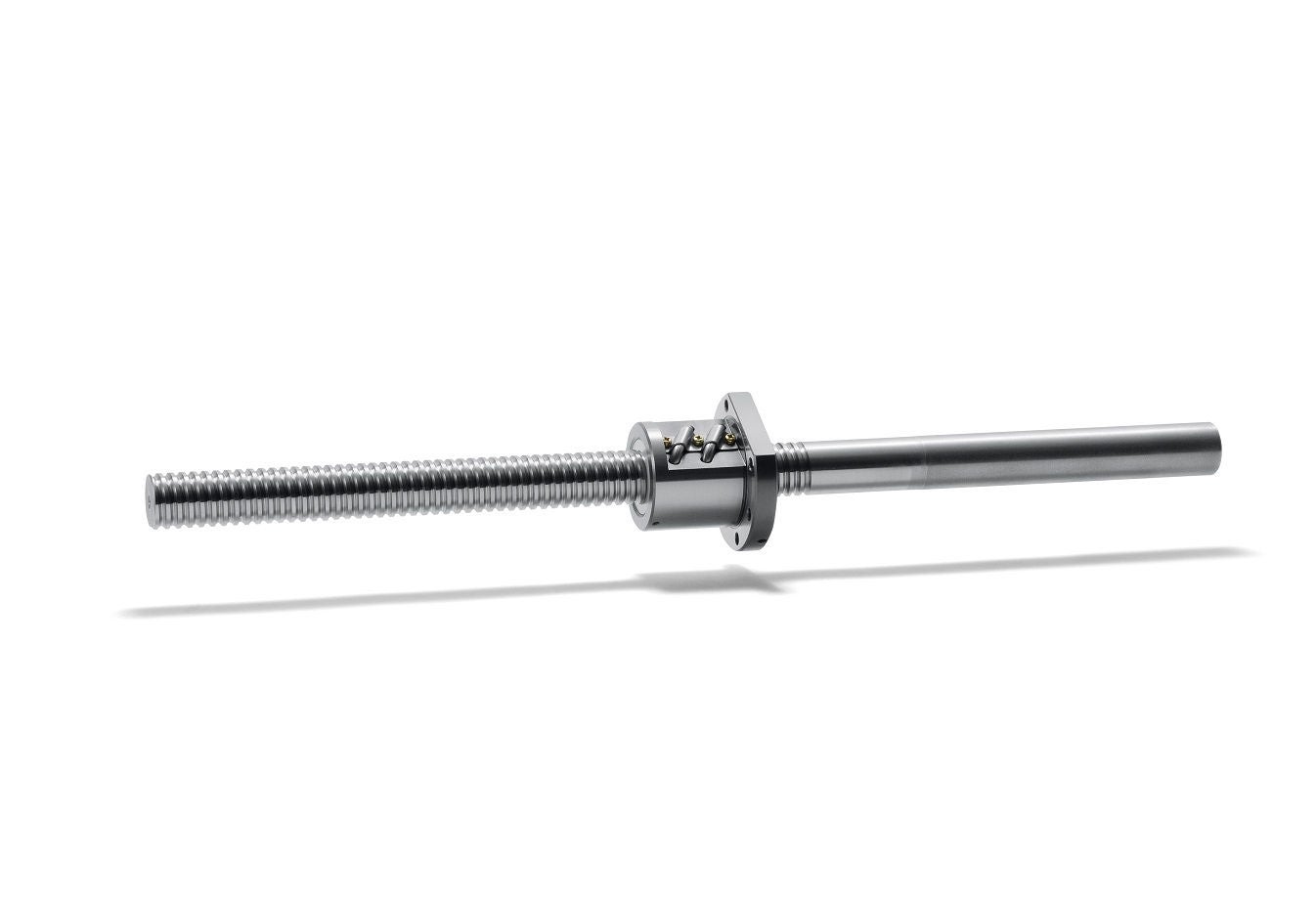

정밀 축단 미가공품, 소형기기용 FS형입니다.


・축경 : φ10∼φ32
・리드 : 5~32
・예압 : 틈새품 (0.005 이하)
・정도 : C5

정밀 축단 미가공품, 미니어쳐・소리드 MS형입니다.


・축경 : φ4~φ16
・리드 : 1~2.5
・예압 : 틈새품 (0.005 이하)
・정도 : C3

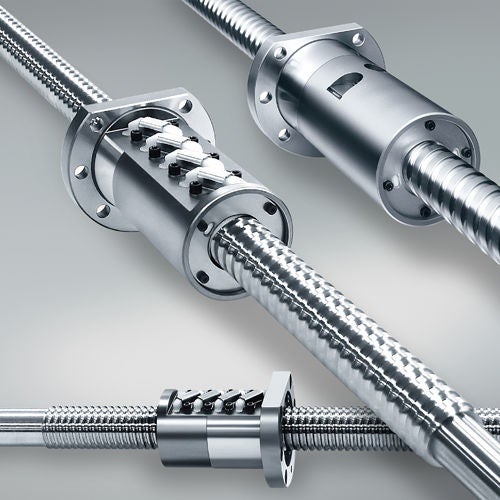

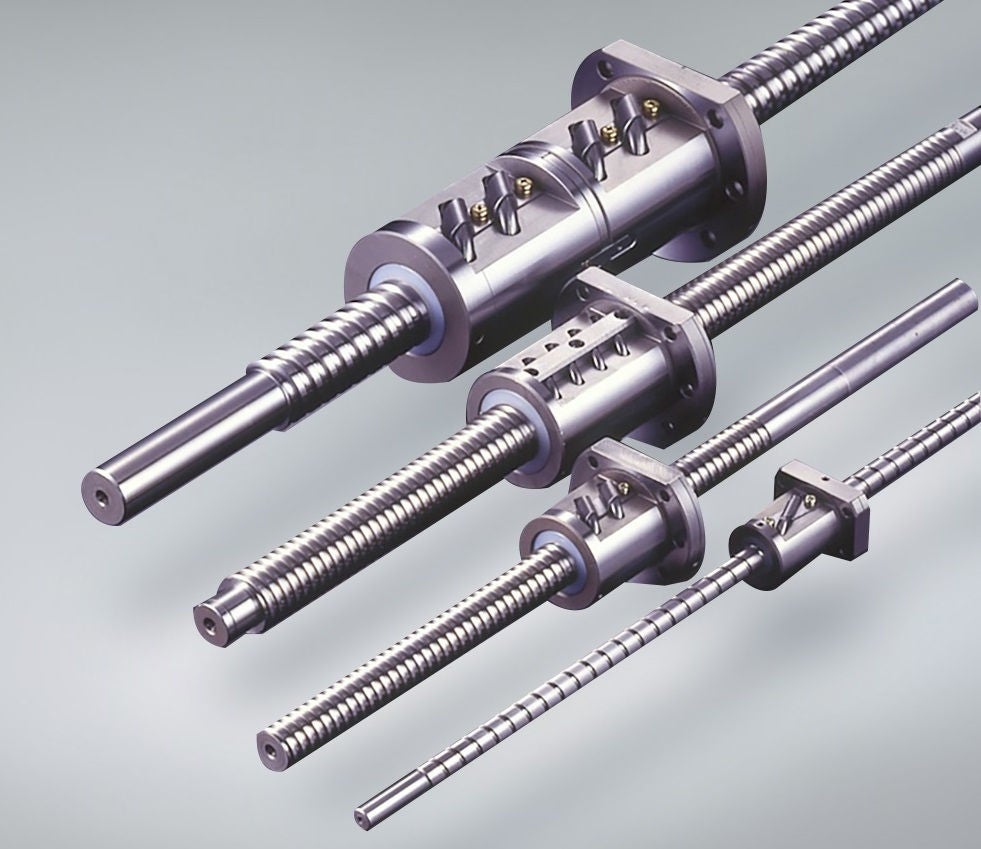

정밀 축단 미가공품, 공작기계용 SS형입니다.


・축경 : φ20~φ50
・리드 : 4~12
・예압 : 예압품(오버볼 예압, 옵셋 예압, 더블너트 예압)
・정도 : C5

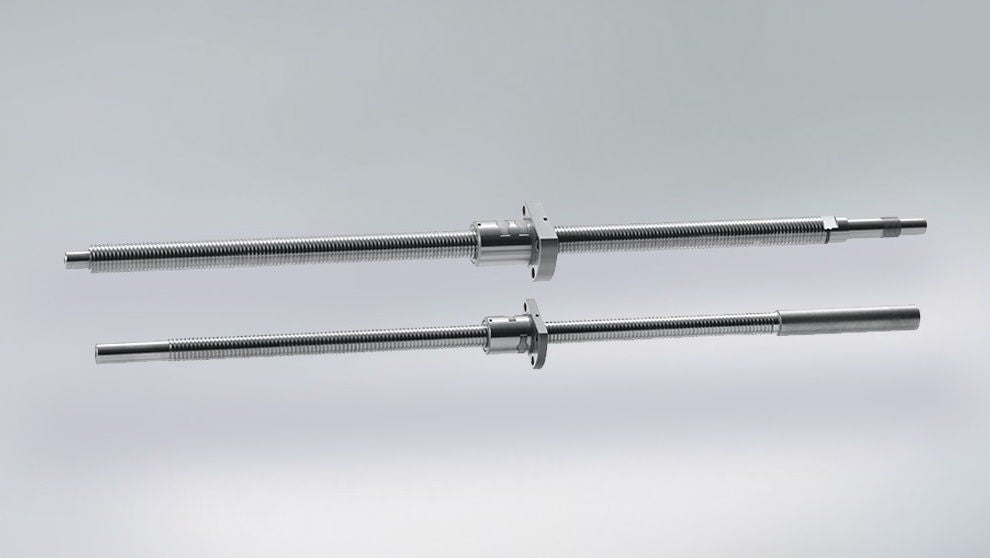

직행형 로봇, 단축 액추에이터 등 반송용 이송 볼스크류 입니다.
축단 완성품을 라인업하고 있습니다.


축단완성품 VFA 모델
・축경 : φ12, φ15
・리드 : 10, 20
・예압 : 틈새품 (0.010 이하)
・정도 : Ct7

축단완성품 RMA 모델
・축경 : φ6~φ12
・리드 : 1,1.5, 2
・예압 : 틈새품 (0.020 이하)
・정도 : Ct7

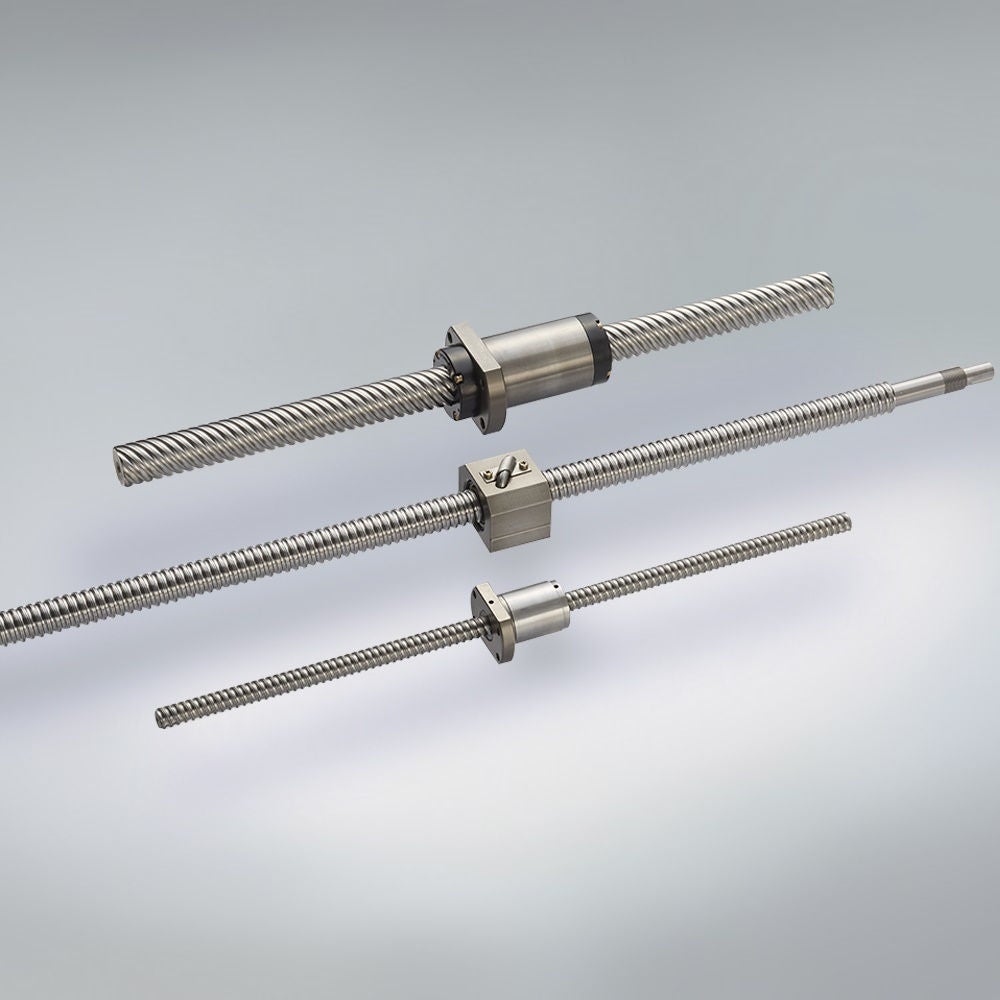

직행형 로봇, 단축 액추에이터 등 반송용 이송 볼스크류 입니다.
축단 미가공품을 라인업하고 있습니다.
일부 축경・리드 (2차전지 제조설비 대응 형식 있음)

RMS형
・축경 : φ6~φ12
・리드 : 1, 1.5, 2
・예압 : 틈새품 (0.020 이하)
・정도 : Ct7


R형
・축경 : φ10~φ50
・리드 : 3~80
・예압 : 틈새품 (0.1~0.25 이하)
・정도 : Ct10
RNFTL형
RNFBL형
RNCT형
RNFCL형
RNSTL형

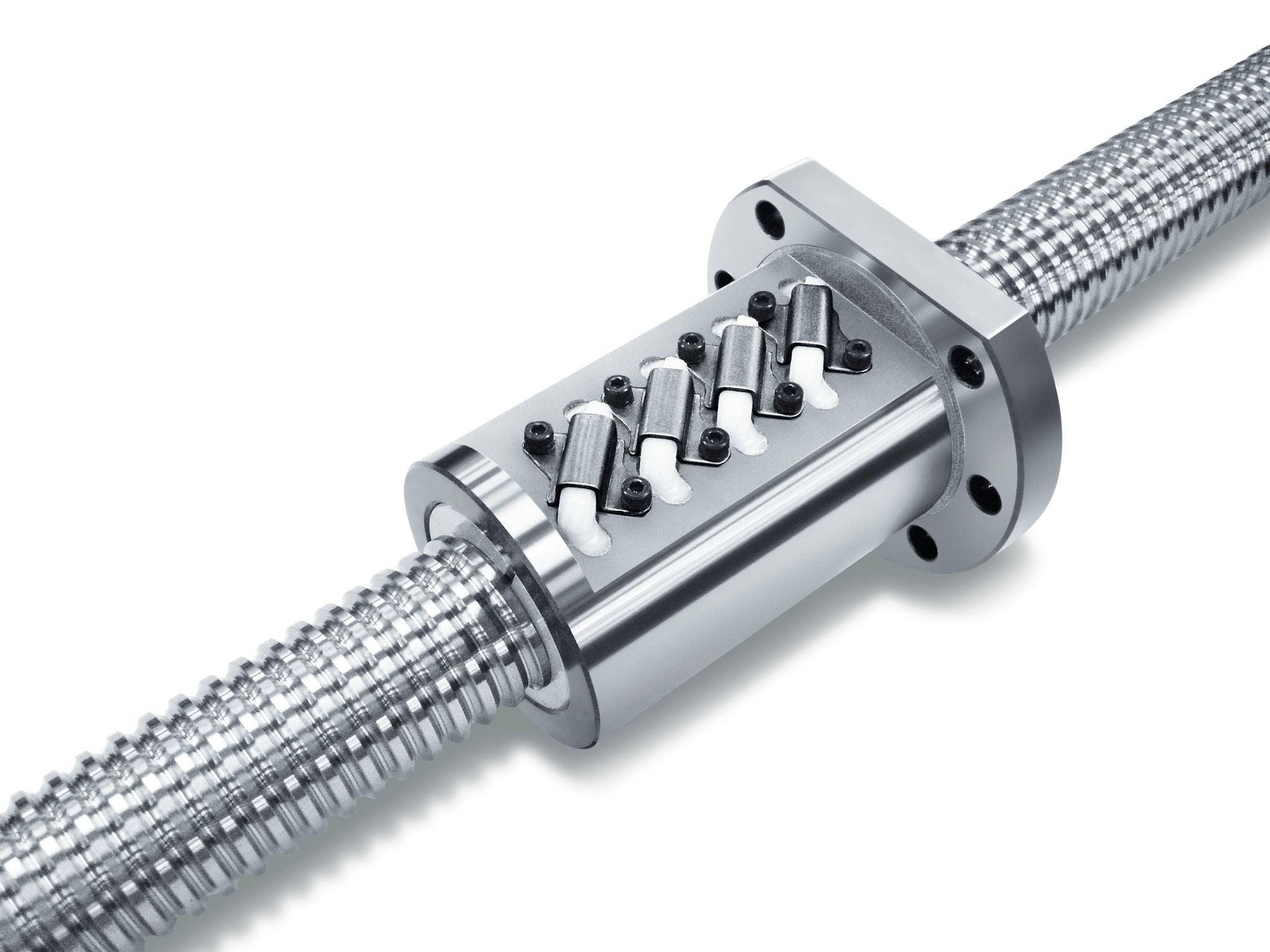

SRC식은 차세대의 표준 볼스크류 순환방식입니다.

｢고속｣ ｢저소음화｣를 실현한 소・중리드 대응 시리즈입니다.


・축경 : φ28~φ63
・리드 : 5~16
・예압 : 예압품 (오버볼 예압, 옵셋 예압)
           틈새품 (0.005 이하, 0.020 이하, 0.050 이하)
・정도 : C0, C1, C2, C3, C5, Ct7

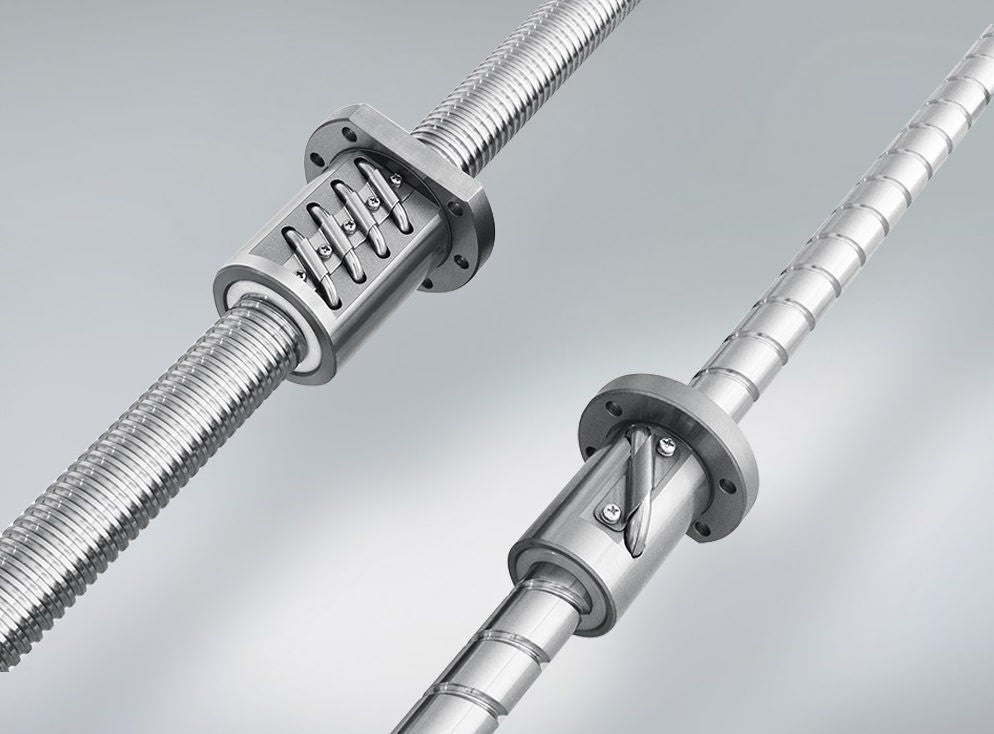

볼스크류에서 표준적인 순환방식을 사용하는 제품입니다.

축경, 리드 조합이 다양합니다.


・축경 : φ10~φ200
・리드 : 10~50
・예압 : 예압품 (오버볼 예압, 옵셋 예압, 더블너트 예압)
           틈새품 (0.005 이하, 0.020 이하, 0.050 이하)
・정도 : C0, C1, C2, C3, C5, Ct7

볼스크류 너트 외경을 가장 작게 할 수 있는 순환방식으로 소리드 전용입니다.
일부 축경・리드 (2차전지 제조설비 대응 형식 있음)


・축경 : φ4~φ100
・리드 : 0.5~20
・예압 : 예압품 (오버볼 예압, 옵셋 예압, 더블너트 예압)
           틈새품 (0.005 이하, 0.020 이하, 0.050 이하)
・정도 : C0, C1, C2, C3, C5, Ct7

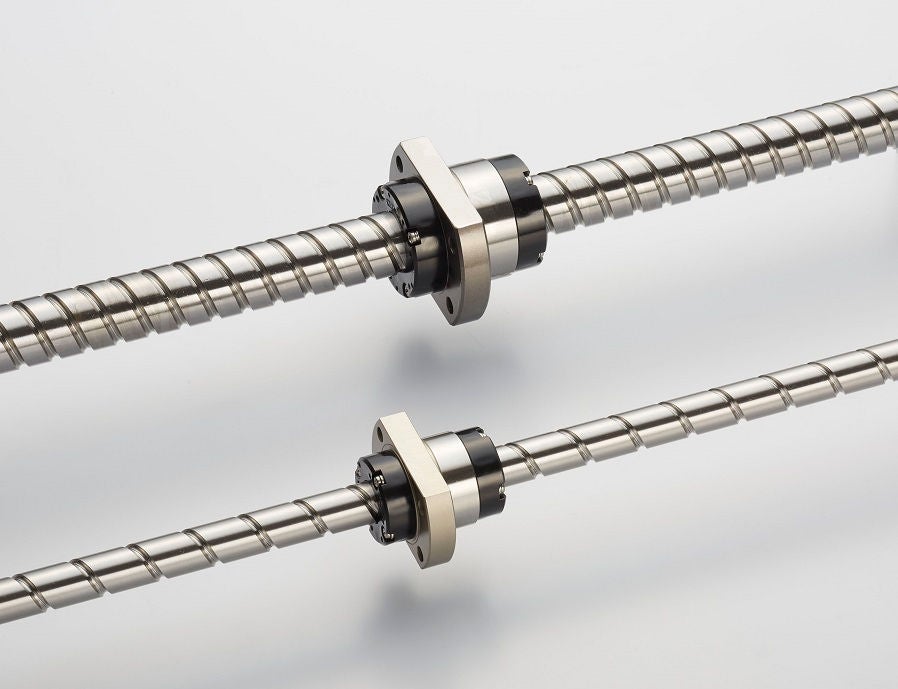

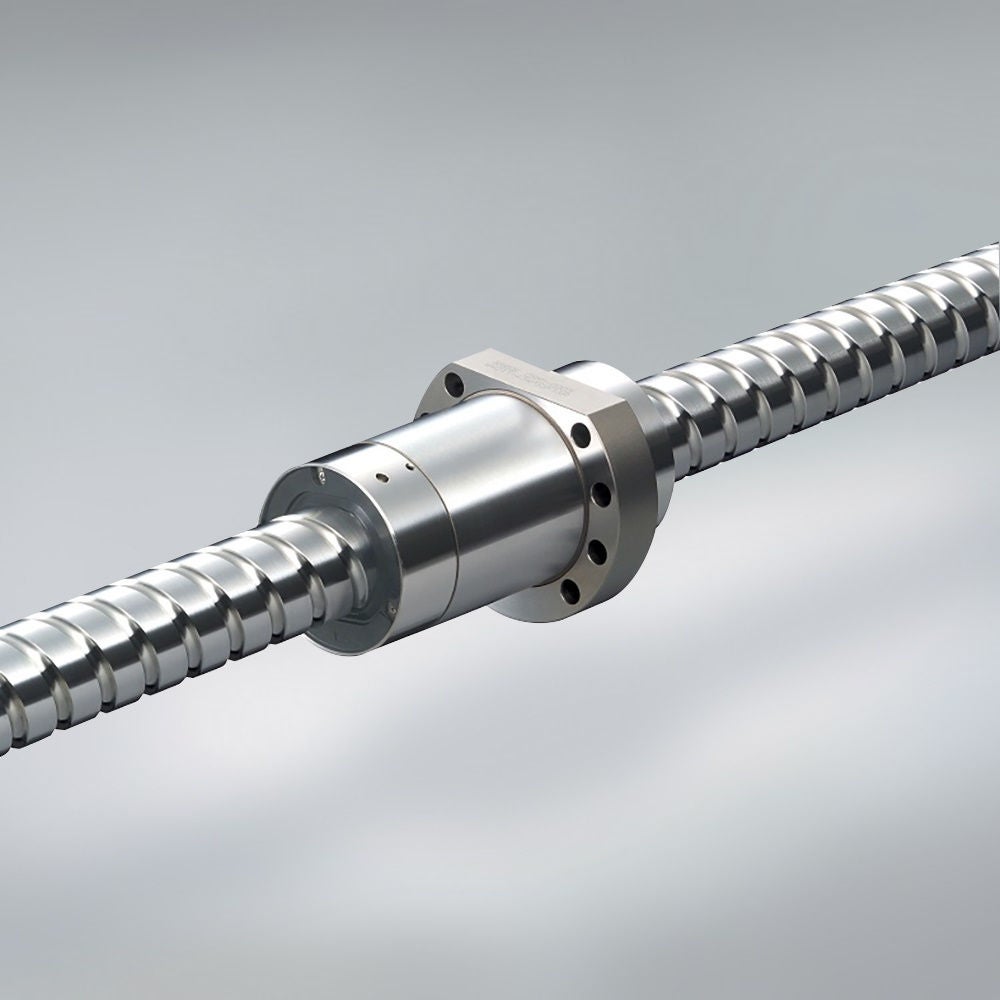

볼스크류 너트 외경을 가장 작게 할 수 있는 순환방식으로 소리드 전용입니다.
부드러운 볼 순환을 실현하는 순환로와 순환 시 볼 충돌력을 저감하는 기술 등의 채용으로 고속 저소음을 실현
너트 플랜지 형상은 유럽 DIN규격 대응

・축경: φ32~φ63
・리드 : 10~30
・예압 : 예압품 (오버볼 예압, 옵셋 예압)
           틈새품 (0.005 이하, 0.020 이하, 0.050 이하)
・정도 : C0, C1, C2, C3, C5, Ct7

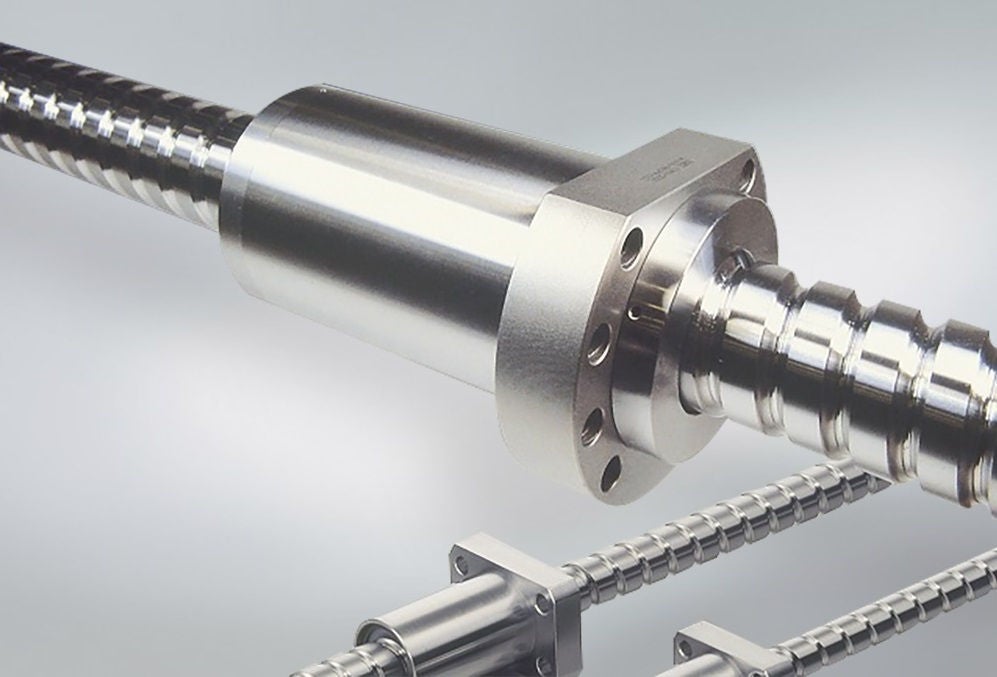

대형 다중 스레드 스크류 리드를 겨냥합니다.
샤프트 외경의 1-3배 리드는 높은 이송 속도에 적합합니다.

・축경:φ12–φ50
・리드:16–80 mm
・예압:Yes (특대 볼 예압)
・틈새품(0.005, 0.020 또는 0.050mm 이하)
・정확도:C1, C2, C3, C5, Ct7

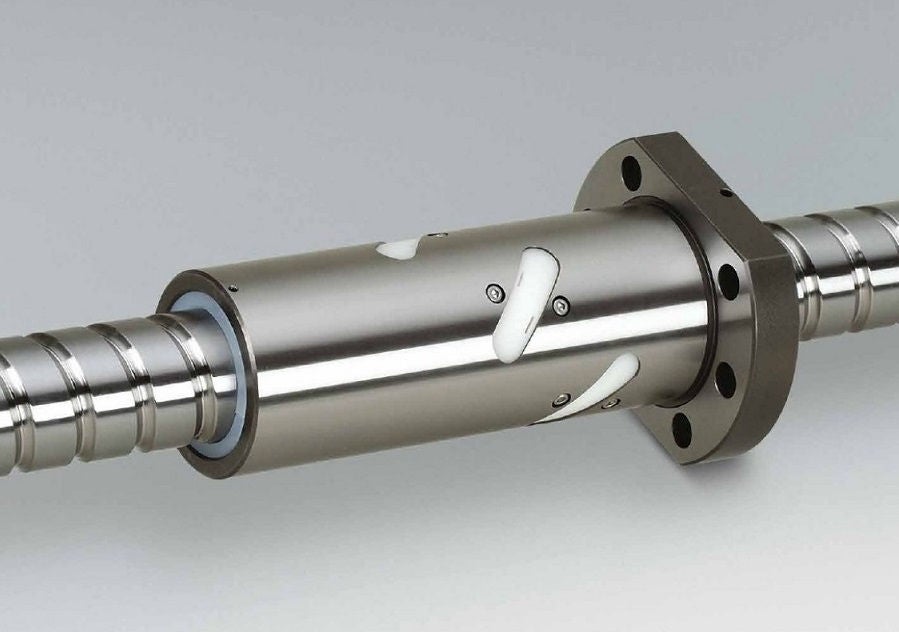

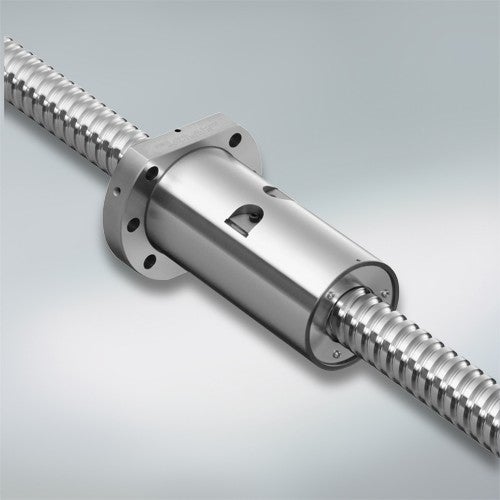

엔드디플렉터 및 미들디플렉터 순환방식을 채용한
가공기 분야에서 「고속」 「저소음화」를 실현한 소・중리드 대응 제품입니다.

・축경 : φ40~φ63
・리드 : 16mm, 20mm, 25mm, 30mm
・예압 : 예압품 (옵셋 예압)
・정도 : C3, C5
・이물환경・클린크리스 밀폐용 「X1씰」 부착도 대응

SRC 순환방식을 채용한 고속・저소음으로써, 가공분야에서
「고속」 「저소음화」를 실현한 소・중리드 대응 제품입니다.

・축경 : φ28~φ63
・리드 : 5~16
・예압 : 예압품 (옵셋 예압)
・정도 : C3, C5
・이물환경・클린크리스 밀폐용 「X1씰」 부착도 대응

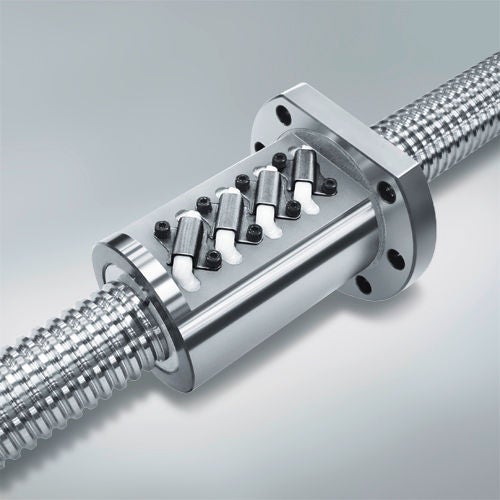

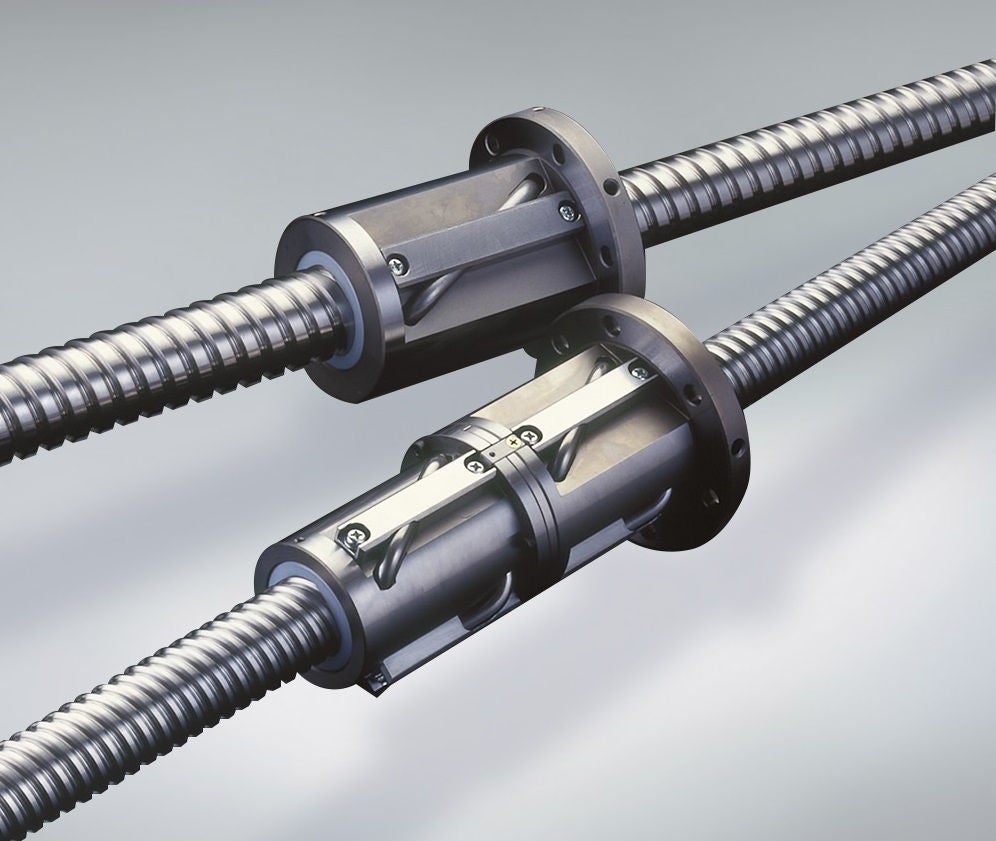

No. ESP-101025 고속 공작 기계용 HMS형

튜브 볼 나사를 반환합니다. 허용 d・n 값 100,000(HZC 및 HDC 너트 모델) 또는
HZF 및 HDF 너트 모델의 경우 135,000.

・축경:φ36–φ55
・리드:16mm, 20mm, 25mm, 30mm, 32mm, 36mm
・예압:예 (오프셋 예압, 더블 너트 예압)
・정확도 : C3, C5

반도체 및 전자 응용 분야에서 탁월한 성능을 발휘합니다.
고속, 조용, 컴팩트한 설계는 요구 사항을 충족하기 위해 엔드 디플렉터를 채택합니다.
고정확도, 소형 선반 및 다중 스핀들 솔루션용.

・축경:φ20–φ32
・리드:5mm, 6mm, 8mm, 10mm, 12mm
・예압:Yes (특대 볼 예압)
・정확도:C5

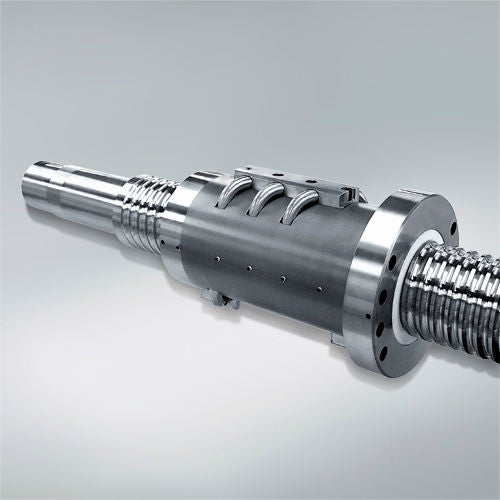

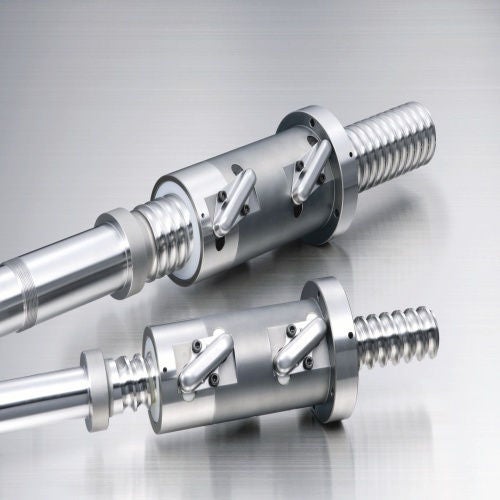

고부하구동용 볼스크류는 순환로 배치 최적화와 볼 경을 극한까지 키운 고부하에
적합한 볼 홈 설계를 통해 기존 볼스크류 대비 내하중 성능이 대폭 향상되었습니다.
SRC방식을 채용한 허용 d・n치 16만 (리드 14, 16)
허용 d・n치 14만 (리드 20, 25) 고속・저소음을 실현한 제품입니다.
HTF형 대비하여 고속 (2뱅디상), 저소음화(-8~-10dB) 실현.

그리스 밀폐형 A1씰 장착형 HTF-ASRC형도 라인업
신재료와 열처리 기술의 고도화(TF화) 대응으로 S-HTF형 라인업
고속・고온 대응의 HTF-SRM형 대응 개시

・축경 : φ50~φ120
・리드 :14~25
・예압 : 틈새품 (0.020 이하, 0.050 이하)
・정도 : Ct7

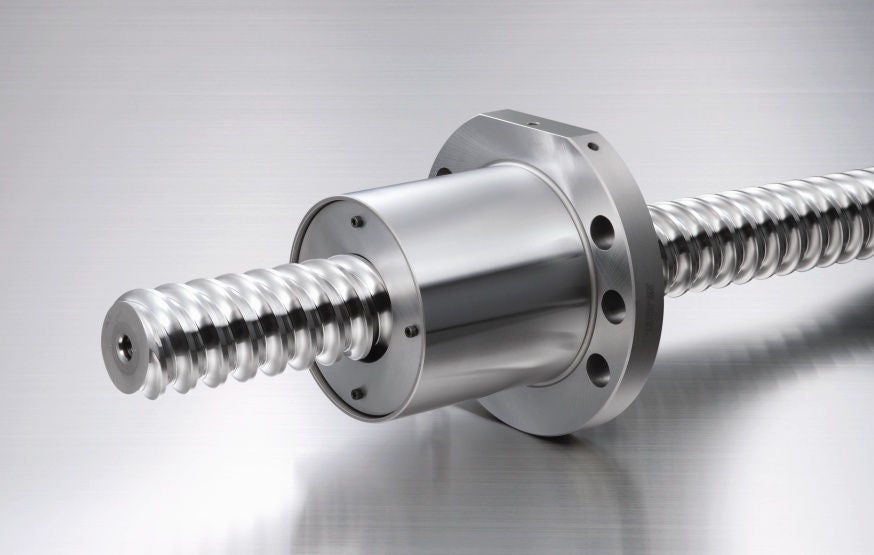

No. 3238e NSK 고부하구동용 볼스크류

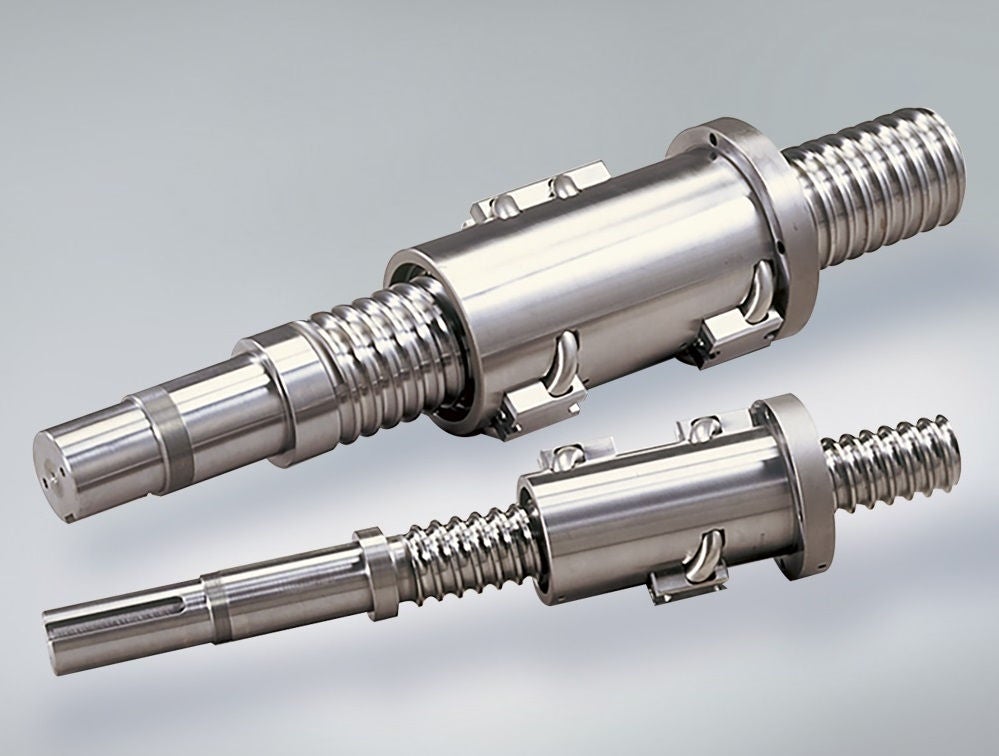

고부하구동용 볼스크류는 순환로 배치 최적화와 볼 경을 극한까지 키운 고부하에
적합한 볼 홈 설계를 통해 기존 볼스크류 대비 내하중 성능이 대폭 향상되었습니다.

엔드디플렉터 방식을 채용하여 허용 d・n치 12만의 고속・저소음을 실현한 제품입니다.
그리스 밀폐형 A1씰 장착형 HTF-ASRD형도 라인업
신재료와 열처리 기술의 고도화(TF화) 대응으로 S-HTF형 라인업

・축경 : φ63~φ120
·리드 : 32~120
・예압 : 틈새품 (0.020 이하, 0.050 이하)
・정확 : Ct7

No. 3238e NSK 고부하구동용 볼스크류

고부하구동용 볼스크류는 순환로 배치 최적화와 볼 경을 극한까지 키운 고부하에
적합한 볼 홈 설계를 통해 기존 볼스크류 대비 내하중 성능이 대폭 향상되었습니다.

순환 방식에 디플렉터 접선방향 순환방식을 채용하여 (허용 d・n치 10만) 고속을 실현한 제품입니다.
신재료와 열처리 기술의 고도화 (TF화) 대응품인 S-HTF형 라인업


・축경 : φ140~φ200
·리드 : 25~80
・예압 : 틈새품 (0.050 이하)
・정도 : Ct7

No. 3238e NSK 고부하구동용 볼스크류

고부하구동용 볼스크류는 순환로 배치 최적화와 볼 경을 극한까지 키운 고부하에
적합한 볼 홈 설계를 통해 기존 볼스크류 대비 내하중 성능이 대폭 향상되었습니다.
신재료와 열처리 기술의 고도화 (TF화) 대응품인 S-HTF형 라인업

・축경 : φ32~φ200
・리드 : 10~32
・예압 : 틈새품 (0.020 이하, 0.050 이하)
・정도 : Ct7

No. 3238e NSK 고부하구동용 볼스크류

스크류축 특수형상과 고방진 씰로 인해 이물통과률이 기존 표준씰 대비 1/15 저감합니다.
순환방식에 엔드디플렉터 방식을 채용하여 고속, 저소음화에 탁월합니다.

・축경 : φ32-φ50
・리드 : 10 - 50
・예압 : 예압품 (오버볼 예압)
           틈새품 (0.020 이하, 0.005 이하)
・정도 : C5

스칼라형 로봇의 선단축부 등 액츄에이터용에 적합한 고기능 스플라인 부착 볼스크류 입니다.
1축 상에 볼스크류 홈과 스플라인 홈을 설계하여 볼스크류와 스플라인을 복합화하였기 때문에
직선운동과 회전운동이 모두 가능합니다.
서포트 베어링 등과 같은 일체형 유닛과 콤팩트화하고 배선, 배관 등의 설치를 위해 중공 홀도 대응

・축경 : φ16~φ45
・리드 : 10~50
・예압 : 틈새품 (0.020 이하, 0.005 이하)
・정도 : C3, C5, Ct7

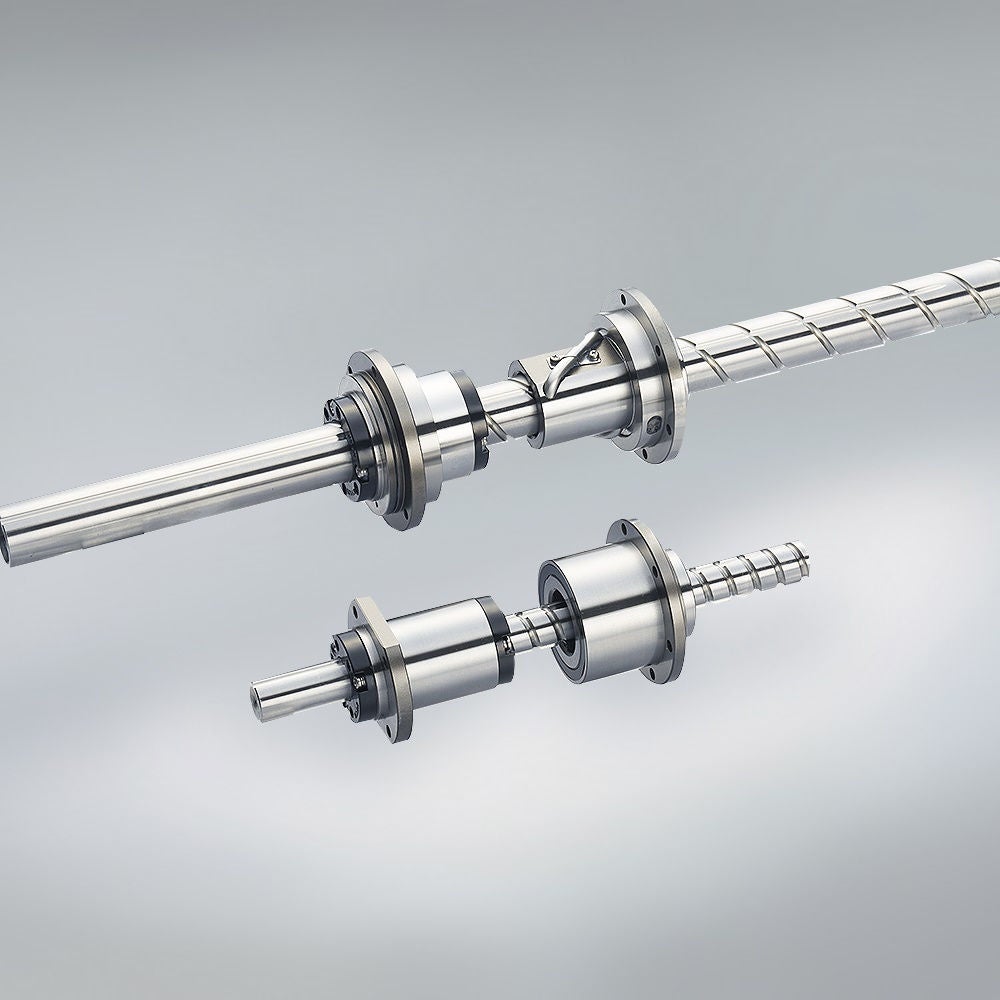

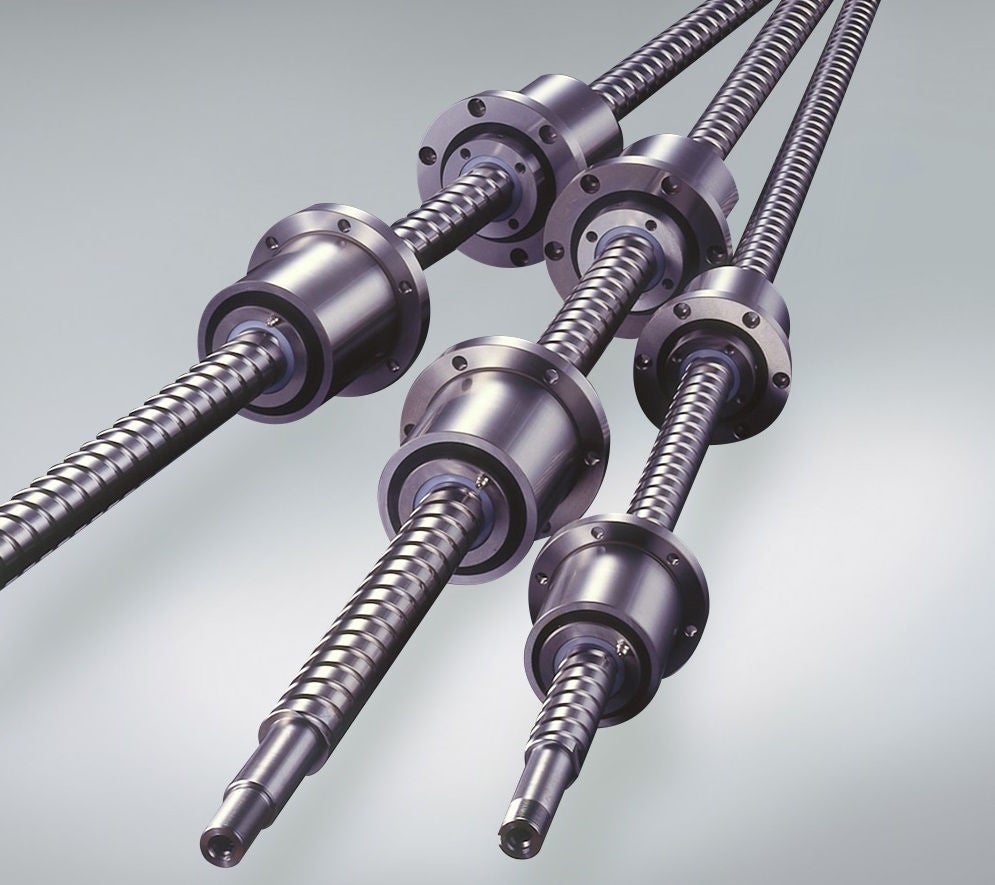

ND형
볼스크류 너트와 앵귤러 베어링을 일체화한 볼너트 유닛입니다.

NDD형

ND형 스크류축을 중공축으로 하여 축내부에 제진댐퍼를 설치하였습니다.

이를 통해 위험속도를 초과하는 영역에서도
사용이 가능하게 되었습니다.


・축경 : φ32~φ50
・리드 : 20~50
・예압 : 예압품 (오버볼 예압)
           틈새품 (0.005 이하, 0.020 이하)
・정도 : C3, C5, Ct7

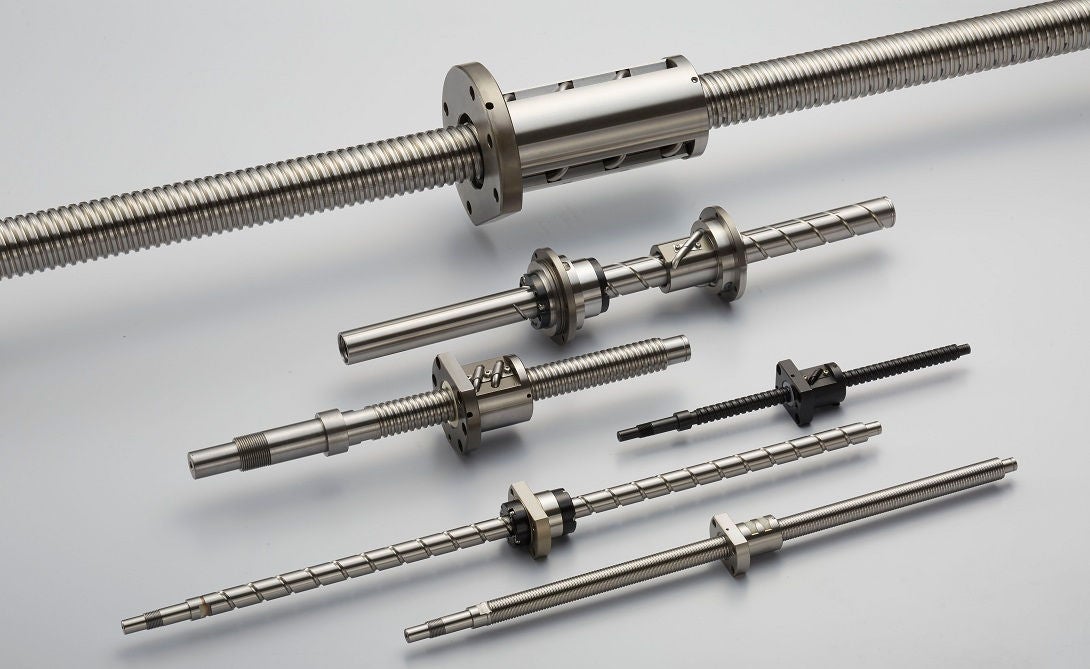

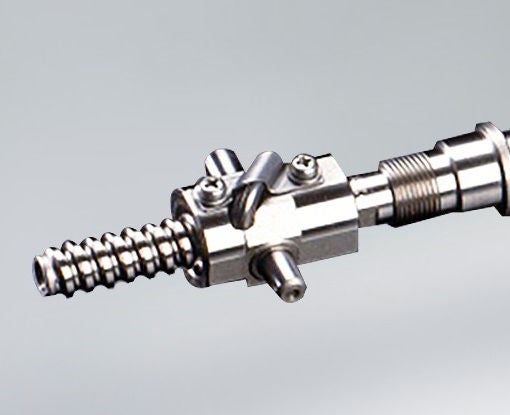

좌우나사, 기어부착 너트, 우주항공용 볼스크류 등
특수 형태와 특수 목적의 볼스크류를 다양하게 대응합니다.

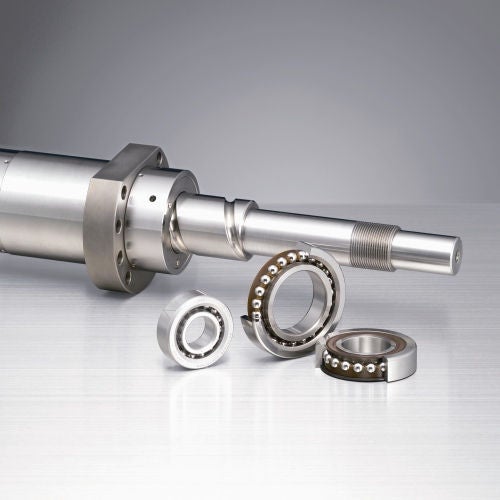

NSK TAC C 시리즈는 축 방향 강성이 높고 공작 기계 피더에 적합합니다.
그것은 스러스트 앵귤러 베어링을 통합합니다.

・대응 내경:φ17-φ40
・베어링 조합:(DF, DFD, DFF),BR>

매우 견고하고 연장된 서비스 수명을 제공하여 가능해졌습니다.

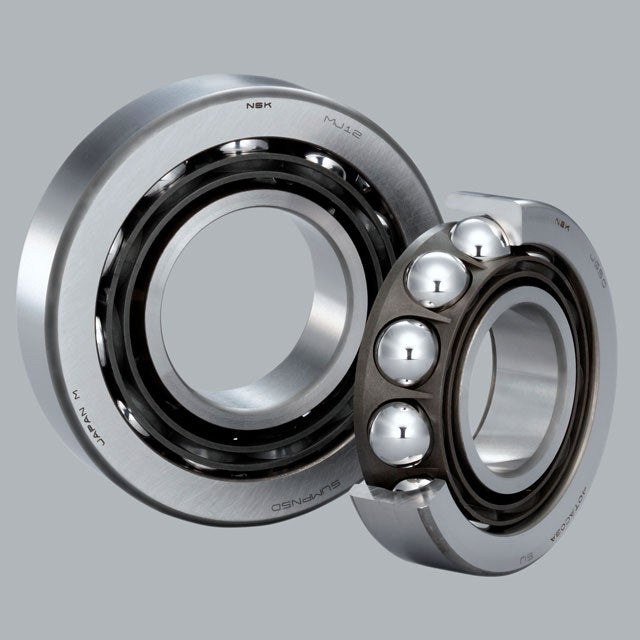

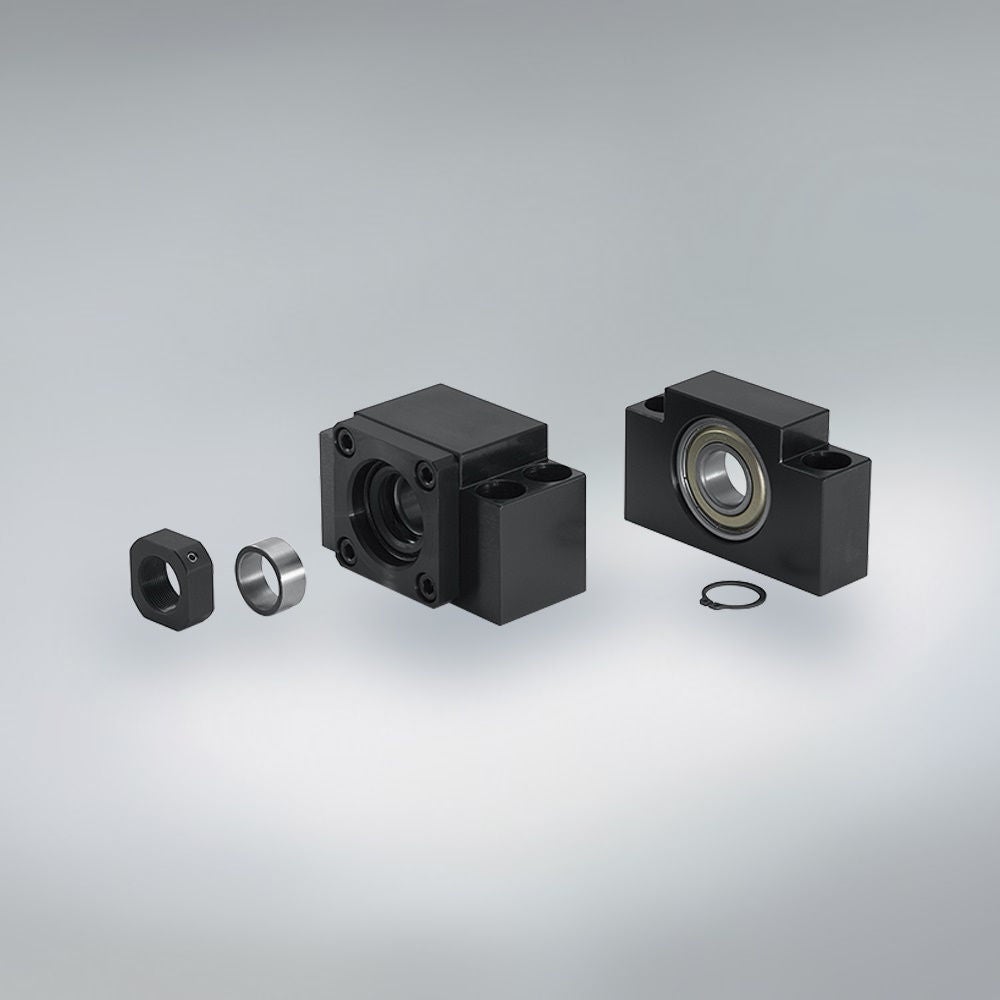

볼 스크류 서포트 유닛용 베어링을 특별히 설계합니다.

기능:

매우 견고하고 기능성이 뛰어난 이 시리즈는 밀폐형 베어링을 포함한 광범위한 라인업으로 제공됩니다.
신뢰성이 높고 이물질에 강한 접점 씰과 함께 사용할 수 있습니다.
취급 편의성 향상

・대응 내경 :φ15 - φ60 (씰 사용 시 φ15 - φ55)

매우 견고하고 연장된 서비스 수명을 제공하여 가능해졌습니다.
볼 스크류 서포트 유닛용 베어링을 특별히 설계합니다.

향상된 신뢰성은 표준 앵귤러 콘택트 볼 베어링에 비해 연장된 서비스 수명을 제공합니다.
최적으로 설계된 볼 베어링은 더 낮은 회전 토크를 달성합니다.

・대응 내경:φ15 - φ180

단 하나 외부 반지를 가진 back-to-back 배열 (DB)에 있는 두 배 줄 모난 접촉 돌격 볼베어링.
이 시리즈의 베어링은 쉽게 취급할 수 있도록 접촉 밀봉 및 사전 그리스 처리되어 있습니다.

고성능 그리스가 사전 포장되어 있어 취급이 용이합니다.
BSF 유형 베어링에는 볼트 구멍과 추출 홈이 있습니다.
외부 링에 있어 하우징에 직접 쉽게 장착하고 제거할 수 있습니다.
BSBD 베어링은 응용 분야에 적합한 DT 쌍으로 제공됩니다.
외부 하중이 크거나 높은 강성과 긴 수명이 필요한 경우.

・대응 내경:φ12-φ60(조합은 φ17-φ50)

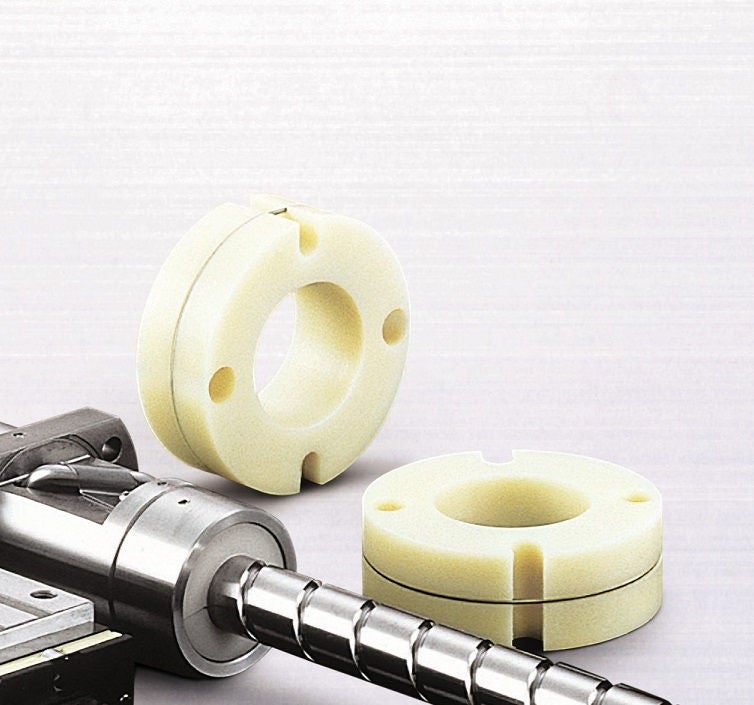

NSK K1 윤활 장치는 장기간 유지 보수가 필요 없는 작동과 긴 작동 수명을 보장합니다.
거친 윤활 환경의 밑에 성분의; 깨끗한 윤활 방법은 에 대한 영향을 덜 미칩니다.
환경.

기능
・장기간, 유지 보수가 필요 없는 작동
・긴 작동 수명
・식품 가공 또는 의료 기기용 NSK K1도 사용 가능

NO. E3331  윤활 장치 NSK K1

새롭게 개발된 접촉식 씰은 방진 및 그리스 밀봉의 두 가지 기능을 가지고 있습니다.

・호환 너트 타입: (HMS 타입, HMD 타입, BSS 타입, 디플렉터(브리지) 타입)
・축경: φ32 - φ50
・리드: 5-20
・예압: 예 (특대 볼 예압, 오프셋 예압)
・정확도 : C3, C5

NO. 공작 기계 적용용 ESP-121020  X1 씰

중공축으로 냉각하기 어려웠던 긴 볼 스크류도 냉각할 수 있는 것 같았습니다.
또한 중공축 냉각과 함께 사용하면 보다 정확한 온도 제어가 가능합니다.

・호환 너트 타입:HMD 타입
・축경: φ40 - φ63
・리드: 16-30
・예압: 예압품 (옵셋 예압)
・정확도 : C3, C5

・호환 너트 타입: (볼 리턴 튜브 타입)
・축경:φ50 - φ100
・·리드:10-20
・예압: 예압품 (더블 너트 예압)
・정확도 : C3, C5

가이드 및 공급 메커니즘의 적절한 윤활은 다음과 같은 다양한 기계의 완전한 기능에 필수적입니다.
공작 기계에서 반도체 제조 장비까지.
NSK는 고속, 고하중, 슬라이딩, 고온 및 세척과 같은 다양한 응용 분야에 맞는 다양한 그리스를 제공합니다.
다양한 기구의 가이드와 이송 기구를 원활하게 보충하기 위해, 컴팩트한
핸드 그리스 펌프 다양한 팁 노즐도 사용할 수 있습니다.

NO. E3317a NSK 그리스 유닛

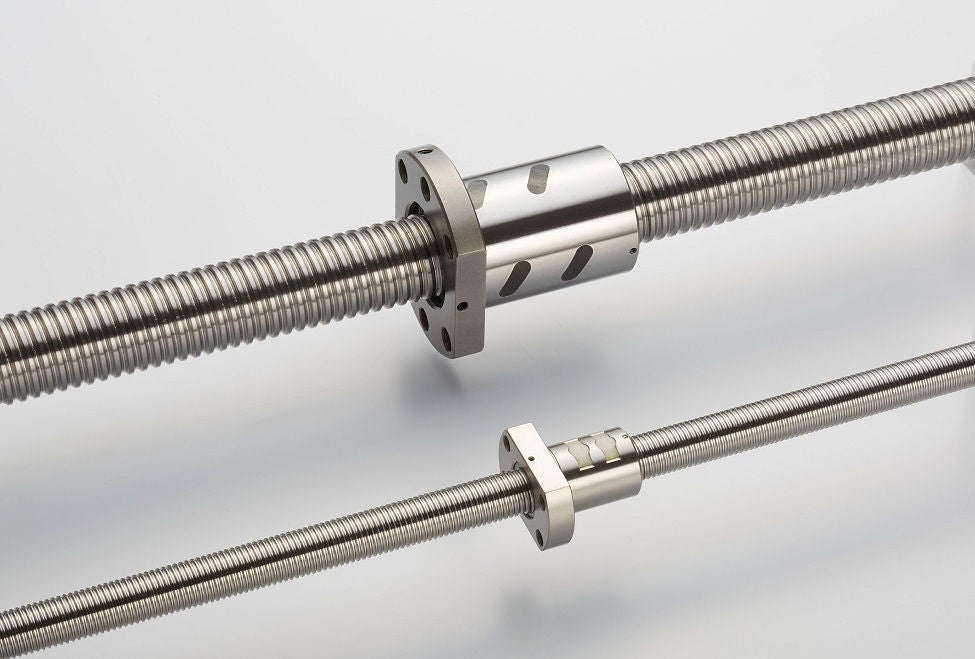

볼 스크류의 이동 방향이 반전될 때의 마찰 안정화
사분면 투영의 높이를 줄입니다.

지원되는 너트 유형(HMS 모델, HMD 모델, HMC 모델, BSS 모델,
볼 리턴 튜부 재순환, 디플렉터(브리지) 재순환)
샤프트 직경 φ25~φ62
리드(Lead) 리드/샤프트 직경 ≤ 1/2
볼 직경 3.175 (1/8) - 7.9375 (5/16)
예압 Offset 예압, 이중 너트 예압, 스프링 타입 이중 너트 예압
