볼 베어링 유닛은 베어링과 하우징 및 밀봉 장치 등을 컴팩트하게 통합하여 기계의 주요 부분을 구성하는 유닛으로 표준화되어 있으며 범용성이 높고 사용하기 편리한 제품입니다.

볼 베어링 유닛을 채택함으로써 주변 구조가 간소화되고, 효율적인 설치 및 보수가 가능하며, 조심성이 있어 설치 오차에 의한 모멘트 하중을 방지할 수 있습니다. 또 기계의 베이스나 측벽에 설치가 용이하기 때문에 프레임 구조체를 비롯한 다양한 부위에 사용되고 있습니다. 이러한 특징에 의해 볼 베어링 유닛의 응용 분야는 급속히 확대되고 있으며 동시에 다양한 형태 및 성능 요구에 대응하고 있습니다.

제품 목록

NSK 온라인 카탈로그

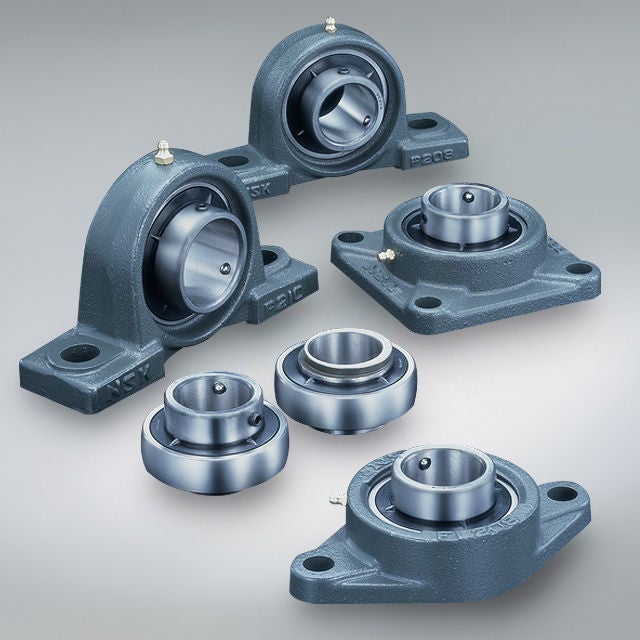

볼 베어링 유닛 중에서 가장 대표적인 형식이며, 충분한 강도를 가진 간단한 구조의 하우징에 베어링이 조합되어 있습니다. 각종 동력 전달 장치 및 일반 기계 등에서 많이 사용됩니다.

특징

하우징의 재질
표준 주철 외에 구상 흑연 주철, 일반 압연강, 스테인리스가 있습니다.
다양한 종류의 베어링 하우징
형상이 다른 여러 가지 하우징을 갖추고 있습니다.

용도 예

롤 서포트
반송 장치

NSK 온라인 카탈로그

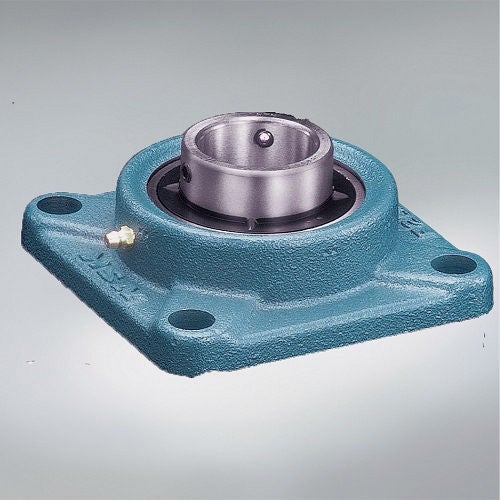

하우징은 각형 플랜지이며 4개의 볼트로 기계의 측벽 등에 설치할 수 있도록 되어 있습니다. 베어링 설치 주변의 구조도 간단하며 설치도 용이하여 광범위하게 사용되고 있습니다.

특징

하우징의 재질
표준 주철 외에 구상 흑연 주철, 일반 압연강, 스테인리스가 있습니다.
다양한 종류의 베어링 하우징
형상이 다른 여러 가지 하우징을 갖추고 있습니다.

용도 예

롤 서포트
반송 장치

NSK 온라인 카탈로그

하우징은 마름모형 플랜지이며 2개의 볼트로 기계 베이스의 측벽 등에 간단하게 설치할 수 있게 되어 있습니다. 설치 공간 및 축 간 거리를 작게 하는 경우에 적합합니다. 또한 볼트 구멍 간격은 각 플랜지형의 대각 위치의 볼트 구멍 간격과 동일한 경우가 많습니다.

특징

하우징의 재질
표준 주철 외에 구상 흑연 주철, 일반 압연강, 스테인리스가 있습니다.
다양한 종류의 베어링 하우징
형상이 다른 여러 가지 하우징을 갖추고 있습니다.

용도 예

롤 서포트
반송 장치

NSK 온라인 카탈로그

유닛 전용으로 설계된 베어링은 설치 방법 등에 따라 다양한 형식을 준비하고 있습니다. 자세한 내용은 볼 베어링 유닛 카탈로그, 볼 베어링 유닛 핸드북을 참조 바랍니다.

특징

축에 고정하는 방법이 다른 여러 종류의 볼 베어링
멈춤 나사 타입, 어댑터 타입(내륜 내경 테이퍼 구멍), 편심 고정 링 타입, 끼워맞춤 타입의 베어링을 갖추고 있습니다.
외륜 외경 형상이 다른 여러 종류의 베어링
외륜 외경 구면 형상, 외륜 외경 스트레이트 형상의 베어링을 갖추고 있습니다.

용도 예
