스러스트 볼 베어링
개요
스러스트 볼 베어링은 고속 작동 시의 스러스트 하중을 받도록 설계되어 있으며, 볼이 회전하는 궤도 홈을 가진 와셔 형태의 궤도반으로 구성되어 있습니다. 스러스트 볼 베어링은 궤도반의 자리 형태에 의해 평면 자리형 타입과 조심 자리형 타입으로 나뉩니다. 또한 액시얼 하중은 받을 수 있지만 레이디얼 하중은 받을 수 없습니다.
스러스트 볼 베어링에는 단식 타입과 복식 타입이 있습니다. 설치 오차를 허용할 수 있도록 단식, 복식 모두 구면 조심 자리형 타입과 조심 와셔 타입을 선택할 수 있습니다.
특징
- 단식, 복식의 2 종류
- 설치 오차를 허용할 수 있도록 단식, 복식 모두 구면 조심 자리형 타입과 조심 와셔형 타입을 선택 가능
제품 목록

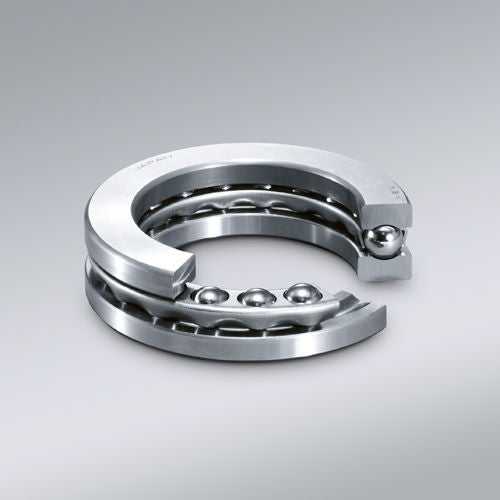

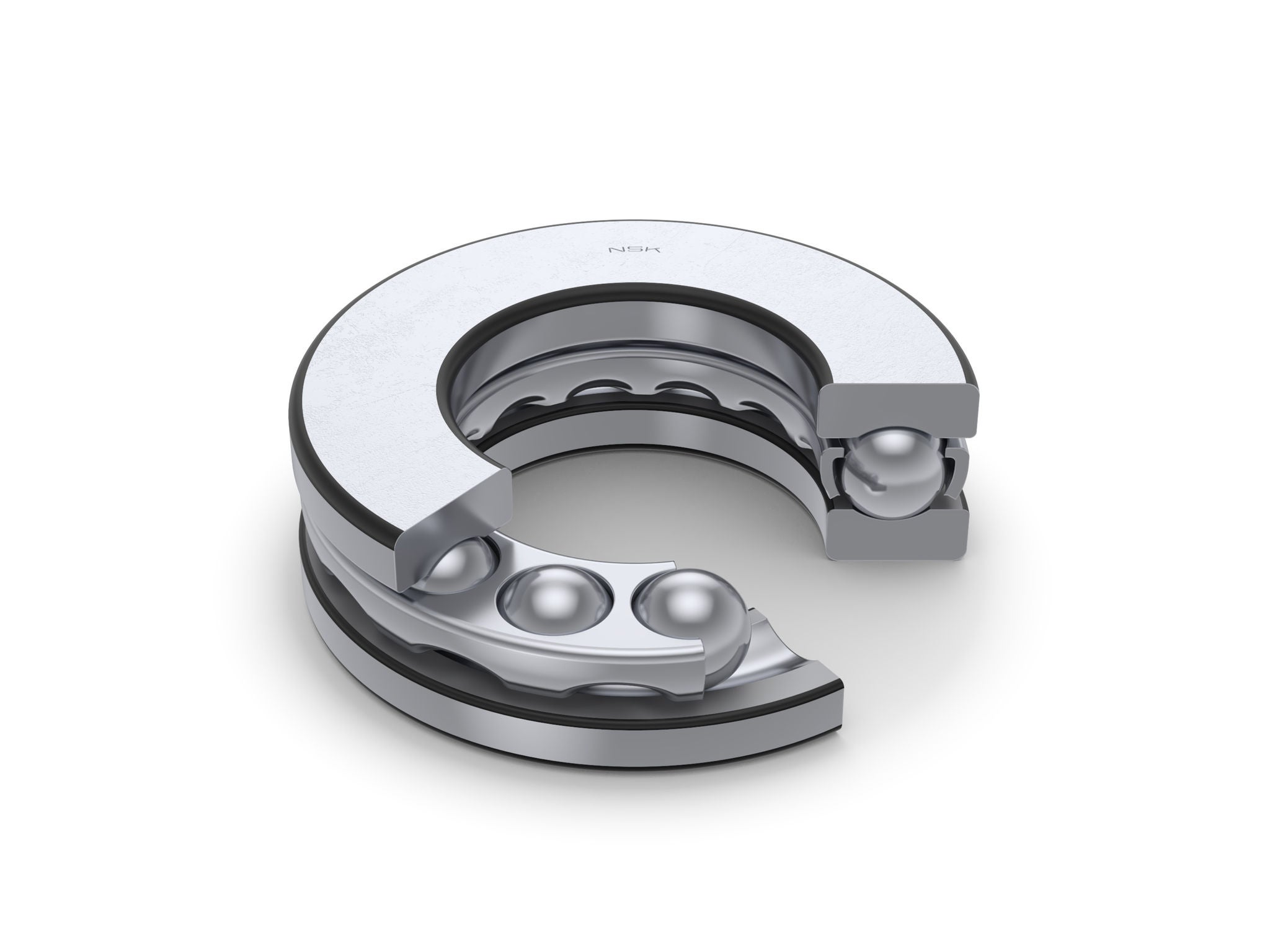

단식 스러스트 볼 베어링은, 궤도반 2개(축 궤도반과 하우징 궤도반), 볼이 조립된 케이지 1개로 구성되어 있습니다. 한쪽 방향의 액시얼 하중을 받습니다.
특징
- 볼이 회전하는 홈을 가진 와셔 모양의 궤도반과 볼이 조립된 케이지로 구성되어 있습니다.
- 축에 설치하는 궤도반을 축 궤도반이라고 하며, 하우징에 설치하는 궤도반을 하우징 궤도반(하우징 와셔, 고정륜)이라고 합니다.
- 한쪽 방향 액시얼 하중을 받습니다.
용도 예
- 프린터 주변기기, 정밀 위치 결정 스테이지의 볼 스크류 지지부, 무인 운반차 구동 유닛, 레이디얼 드릴 프레스 주축, 낚시 릴

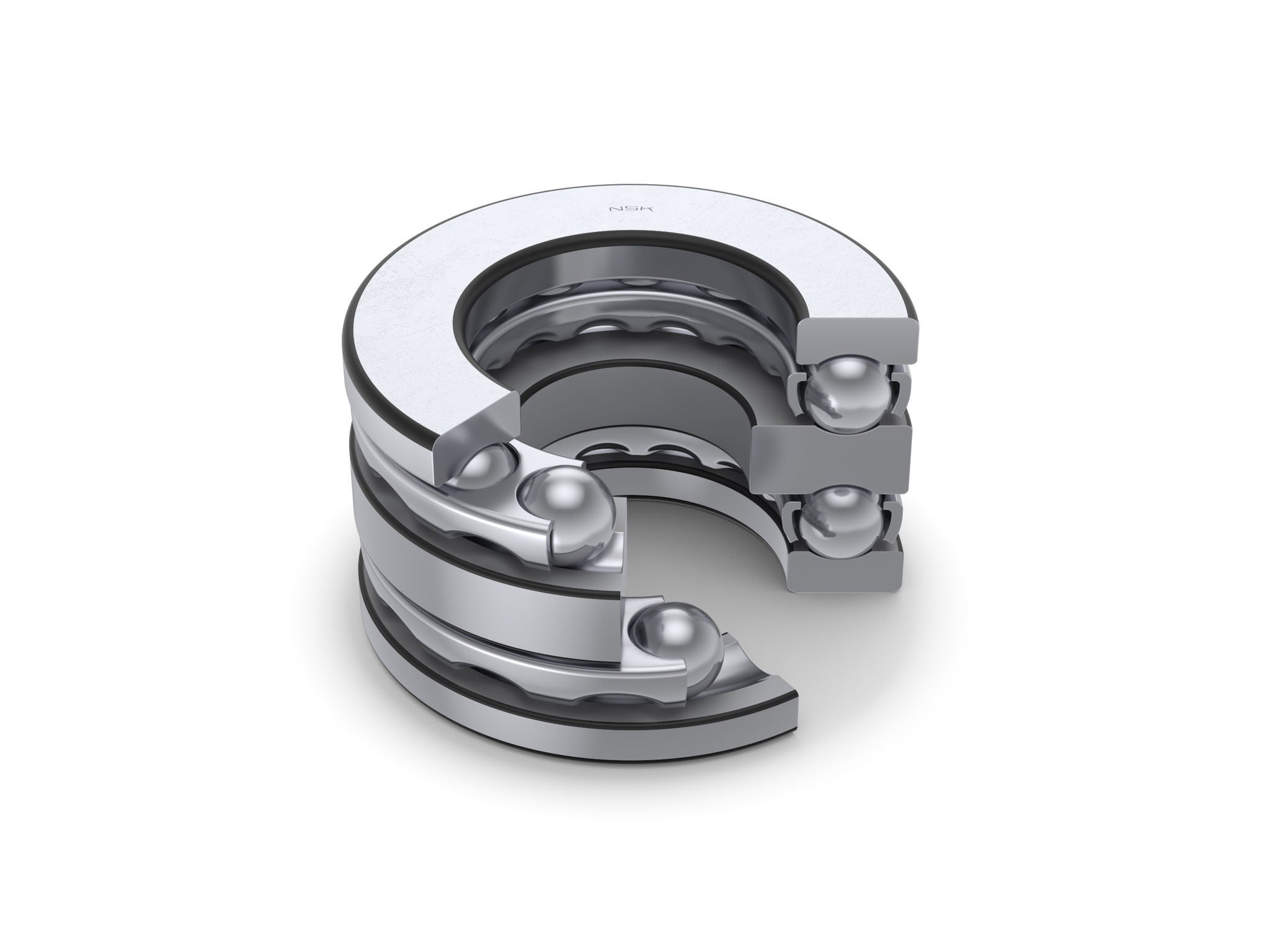

복식 스러스트 볼 베어링은 궤도반 3개, 볼이 조립된 케이지 2개로 구성되어 있습니다. 이 경우 볼이 조립된 2개의 케이지 사이에 축 궤도반을 끼워 넣는 형태가 됩니다. 양방향의 액시얼 하중을 받습니다.
특징
- 볼이 회전하는 홈을 가진 와셔 모양의 궤도반과 볼이 조립된 케이지로 구성되어 있습니다.
- 축에 조립하는 궤도반을 축 궤도반이라고 하며, 하우징에 조립하는 궤도반을 하우징 궤도반이라고 합니다.
- 양방향의 액시얼 하중을 부하할 수 있습니다. 설치 오차 등의 영향을 줄이기 위해 하우징 궤도반에 조심 와셔가 있는 형식의 스러스트 볼 베어링도 있습니다.
용도 예
- 진공 펌프, 농기계 디스크 허브, 압축기, 프레스기, 클러치 브레이크
자주 묻는 질문(FAQ)
액시얼 하중과 스러스트 하중은 용어가 다르지만 동일한 하중입니다.
스러스트 볼 베어링은 레이디얼 하중을 부하할 수 없습니다.
