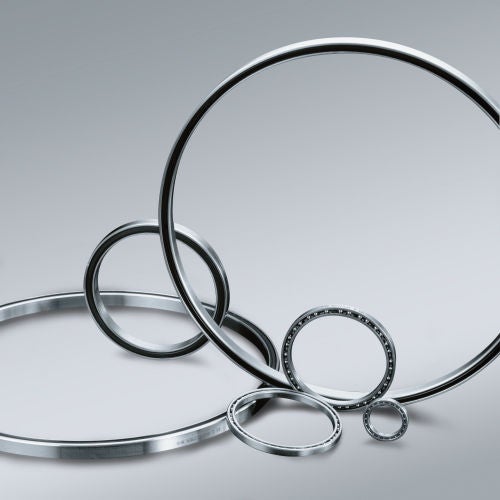

N 시리즈 초박형 볼베어링
개요
로봇, 산업기계의 콤팩트화·경량화·저토크화에 기여할 수 있는 매우 얇은 두께의 볼 베어링입니다.
마찰 토크가 낮고 토크 변동이 작기 때문에 토크의 전달 효율을 높이고 원활한 회전이 가능합니다. 고속 회전도 가능한 고정도의 베어링입니다.
특징
- 가장 얇은 형태의 깊은 홈 볼 베어링 NB7 시리즈는 베어링이 설치되는 공간을 더욱 줄일 수 있기 때문에 장치의 소형・경량화가 가능합니다.
- 박형 깊은 홈 볼 베어링 68・69 시리즈는 개방형 뿐만 아니라 밀봉형도 선택할 수 있습니다. 메인터넌스 프리이며 스냅링이 부착된 베어링을 사용하면 베어링 주변 구조를 간단하게 할 수 있습니다.
용도 예
- 로봇 축, 로봇 감속기, 하모닉 드라이브, RV 감속기, 자동차 구동 장치
자주 묻는 질문(FAQ)
DD, DDU 모두 접촉형 고무 씰입니다. 박형 베어링 타입에서는 구조 상의 이유로 내륜 외경에 씰 홈을 가공할 수 없기 때문에, 단을 가진 형태로 만들어 씰 립(씰 끝단)을 맞추는 DD 타입을 사용합니다. 미니어쳐 베어링도 크기가 작기 때문에 동일한 DD 타입이 적용됩니다. 다른 표준형 베어링은 DDU 타입을 사용합니다.카탈로그
자세한 내용은 전체 카탈로그 목록을 검색하십시오.
