자동조심 볼베어링
개요

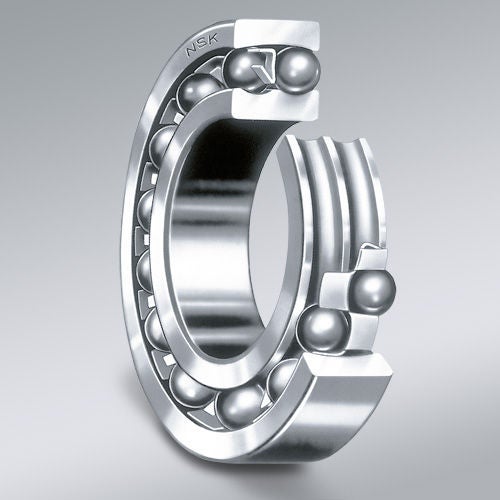

자동 조심 볼 베어링은 축과 하우징의 중심 정렬이 어려운 경우나 축이 구부러지기 쉬운 동력 전달축 등의 용도에 적합합니다. 이 베어링은 외륜의 궤도면이 구면이고 곡률 중심이 베어링 중심과 일치합니다. 따라서 내륜, 볼, 케이지의 축이 베어링 중심 주위를 자유롭게 회전할 수 있는 조심성이 있습니다. 케이지는 일반적으로 강판 프레스 케이지를 사용합니다. 자동 조심 볼 베어링은 접촉각이 작기 때문에 축 하중의 부하 용량은 크지 않습니다. 보통 하중에서의 허용 조심각은 약 0.07~0.12라디안(4~7도)입니다. 단, 베어링 주위의 설치 관계 치수에 따라서 이 조심 각도를 허용할 수 없는 경우도 있으므로 주의가 필요합니다.
특징
- 축과 하우징의 중심 정렬이 곤란한 경우, 축이 구부러지기 쉬운 동력 전달축 등의 용도에 적합합니다.
용도 예
- 감속기
자주 묻는 질문(FAQ)
중(重)하중에서 저속 회전하는 경우에는 자동 조심 롤러 베어링, 경(軽)하중에서 고속 회전하는 경우에는 자동 조심 볼 베어링이 적합합니다.
자동 조심 볼 베어링의 그리스는 사용 조건에 따라 권장되는 그리스가 다릅니다.
접촉각이 작기 때문에 스러스트 하중을 적극적으로 받을 수 있는 구조가 아닙니다.
