NSK는 다양한 종류의 깊은 홈 볼 베어링을 공급합니다. 깊은 홈 볼 베어링은 베어링 중 가장 일반적인 유형이며 다양한 어플리케이션에 사용됩니다.
레이디얼 하중 외에도 양 방향의 액시얼 하중을 부하할 수 있습니다. 마찰 토크가 작고, 고속 회전하는 부분이나 저소음・저진동이 요구되는 용도에 가장 적합합니다.

제품 목록

NSK 온라인 카탈로그

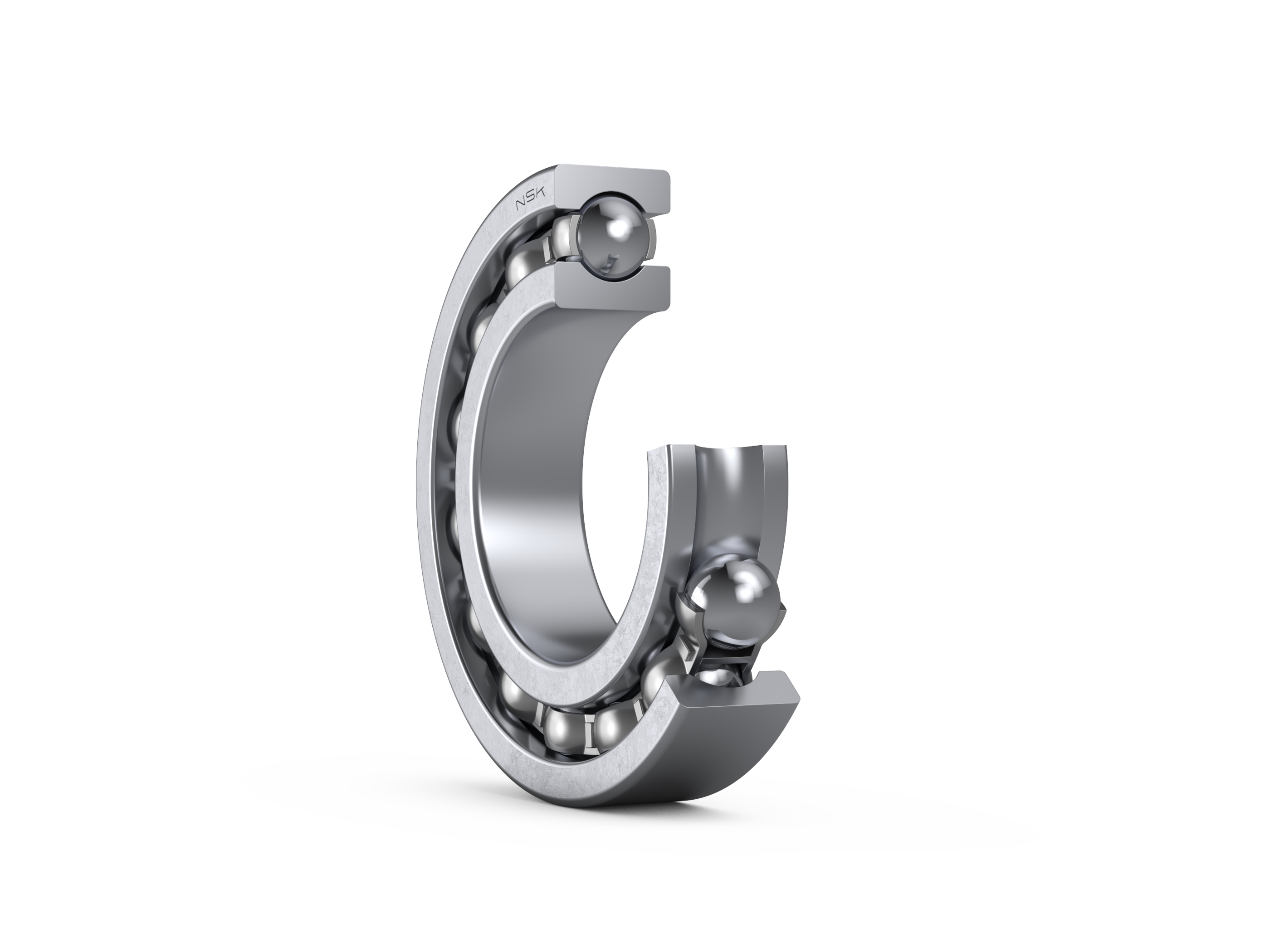

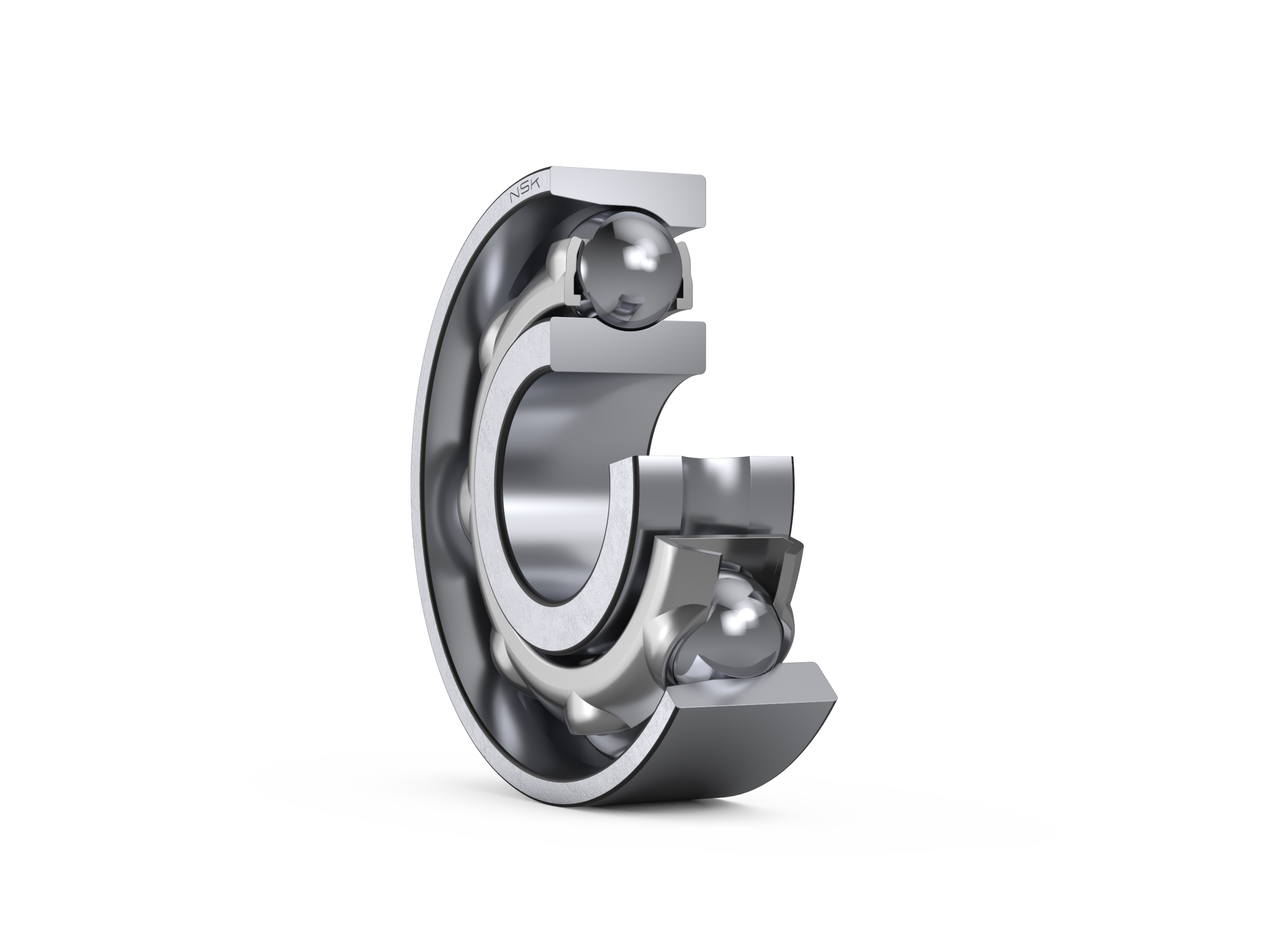

단열 깊은 홈 볼 베어링은 구름 베어링 중 가장 대표적인 형식입니다. 내륜, 외륜 궤도의 홈은, 구름 운동하는 볼의 반경보다 약간 큰 반경의 호(arc)를 이루고 있습니다.
단열 깊은 홈 볼 베어링은 개방형 외에 강판으로 밀봉한 베어링, 고무 씰로 밀봉한 베어링, 외륜 외경에 스냅링이 적용된 베어링이 있습니다. 케이지는 일반적으로 강판 프레스 케이지가 사용됩니다. 또 치수가 큰 베어링이나 고속 회전하는 용도에는 동합금 기계가공 케이지가 사용됩니다.

특징

레이디얼 하중과 양 방향의 액시얼 하중을 부하할 수 있습니다.
구름 베어링 중 가장 대표적인 형식이며, 다양한 용도가 있습니다.

용도 예

마찰 토크가 작고 고속 회전, 저소음, 저진동이 요구되는 용도에 가장 적합합니다.
산업 기계용 모터, 서보 모터, 스테핑 모터, 엔코더, 전동기, 농기계(트랙터, 제초기), 섬유 기계, 운반 장치, 필름 압연기(텐터 클립), 파우더 클러치, 버기, 선외기 등

NSK 온라인 카탈로그

계기용 정밀 볼 베어링을 포함한 소경 볼 베어링·미니어처 볼 베어링은 기본적으로 깊은 홈형과 앵귤러형으로 분류됩니다. 대표적인 깊은 홈형 베어링에는 외륜 플랜지 부착, 폭이 넓은 내륜, 두께가 얇은 단면, 특별한 형상의 싱크로용 베어링 등이 있으며, 씰·실드의 유무에 따라 개방형, 씰형 및 실드형으로 구분됩니다.

특징

깊은 홈형 베어링은 외륜 플랜지 부착, 폭이 넓은 내륜, 두께와 얇은 단면, 특별한 형상의 싱크로용 베어링 등을 갖추고 있습니다.
개방형, 씰형, 실드형 중에서 선택할 수 있습니다.

용도 예

계측기

NSK 온라인 카탈로그

맥시멈형 볼 베어링은 내륜 및 외륜에 설치된 홈을 이용하여 깊은 홈 볼 베어링보다 더 많은 볼을 조립한 베어링입니다. 볼 조립 홈이 있기 때문에 액시얼 하중이 큰 용도에는 적합하지 않습니다. BL2 계열 및 BL3 계열의 베어링은 각각 62 계열 및 63 계열의 단열 깊은 홈 볼 베어링과 주요 치수가 동일합니다. 개방형 외에 강판 실드를 사용한 ZZ형도 있습니다. 베어링 사용 시에는 가능한 한 외륜의 볼 조립 홈의 위치가 하중을 받지 않는 비부하측에 배치되도록하는 것이 좋습니다. 케이지는 강판 프레스입니다.

특징

깊은 홈 볼 베어링에 비해 많은 볼이 조립되어 있기 때문에 큰 레이디얼 하중 부하 능력이 있습니다. 단, 볼 조립 홈이 있기 때문에 액시얼 방향 하중이 큰 용도에는 적합하지 않습니다.
BL2 및 BL3 계열 베어링은 각각 62 및 63 계열의 단열 깊은 홈 볼 베어링과 주요 치수가 동일하므로 대체가 가능합니다.

용도 예

운반 장치, 농기계 기어 장치

NSK 온라인 카탈로그

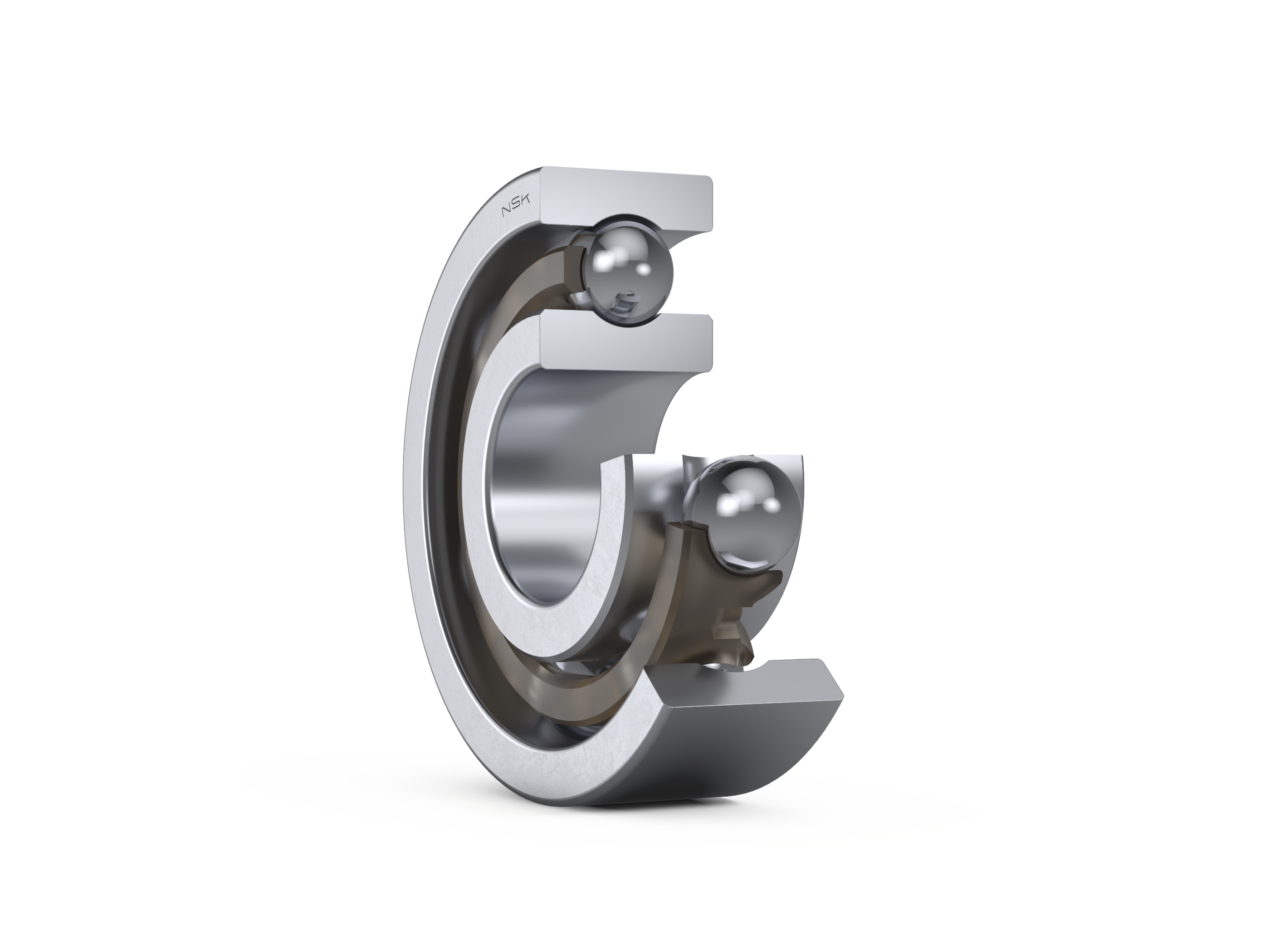

내륜의 홈이 깊은 홈 볼 베어링보다 다소 얕으며, 턱이 없는 쪽의 외륜 내경은 외륜의 홈 바닥에서 원통면으로 되어 있습니다. 외륜을 분리할 수 있기 때문에 베어링의 설치가 편리합니다. 일반적으로 2개의 베어링을 맞대어 사용합니다. 베어링 내경이 4 ~ 20mm의 소형 베어링이며 동합금 프레스 케이지가 표준 사양이지만 고속 회전용으로 합성수지 기계가공 케이지도 사용됩니다.

특징

내륜의 홈은 깊은 홈 볼 베어링보다 다소 얕으며, 외륜 홈의 한 쪽에만 턱이 있습니다 (카운터 보어 형상).
외륜을 분리할 수 있기 때문에 베어링의 설치가 편리합니다.

용도 예

소형 발전기(마그네토), 자이로, 계기

자주 묻는 질문(FAQ)

하중은 방향에 따라 정의됩니다. 축에 수직인 하중을 레이디얼 하중이라고 하고 축에 평행한 하중을 액시얼(또는 스러스트) 하중이라고 합니다.

깊은홈 볼베어링은 양방향으로 액시얼 하중을 처리할 수 있지만 단열 앵귤러 볼베어링은 한 방향으로만 액시얼 하중을 받을 수 있습니다.

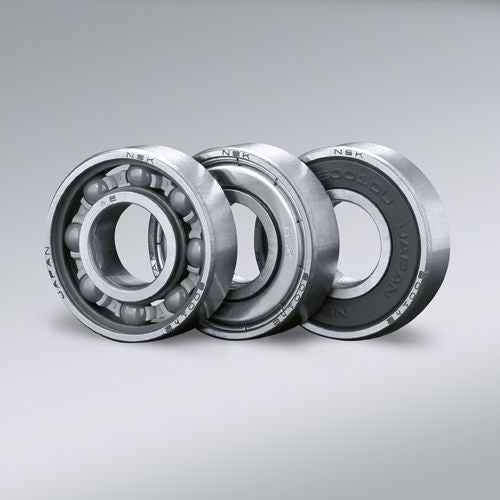

씰과 실드는 베어링 구성품을 추가로 보호하고 윤활을 개선하고 유지하는 데 도움이 됩니다. 밀봉 성능 측면에서는 밀폐형 베어링이 가장 우수하고 차폐 베어링, 마지막으로 개방형 베어링이 그 뒤를 잇습니다.
NSK는 밀폐형 베어링에 대해 D, DU, DW 및 V(DD, DDU, DDW, VV)를 사용하고 차폐 베어링에 대해 Z(ZZ)를 사용합니다. 개방형 베어링에 대한 추가 명칭은 나열되어 있지 않습니다.
