앵귤러 볼베어링
개요
OEM 제조업체의 요구는 날로 증가하고 있습니다. NSK의 각종 앵귤러 볼 베어링은 이러한 다양한 요구를 충족시키기 위해 설계되었습니다. 앵귤러 볼 베어링은 접촉 각도를 가지고 있기 때문에 레이디얼 하중과 한쪽 방향의 큰 액시얼 하중을 동시에 지지할 수 있습니다. 또한 앵귤러 볼 베어링은 레이디얼 하중이 부하될 때 액시얼 방향 성분이 발생하기 때문에 2개, 3개, 4개 등 여러 개를 조합하여 사용하는 것이 일반적입니다. NSK는 앵귤러 볼 베어링을 모든 레인지로 제공하고 있습니다.
특징
- 접촉각 - 15도, 25도, 30도, 40도
- 케이지 - 폴리아미드, 강철, 황동제의 각종 케이지
제품 목록

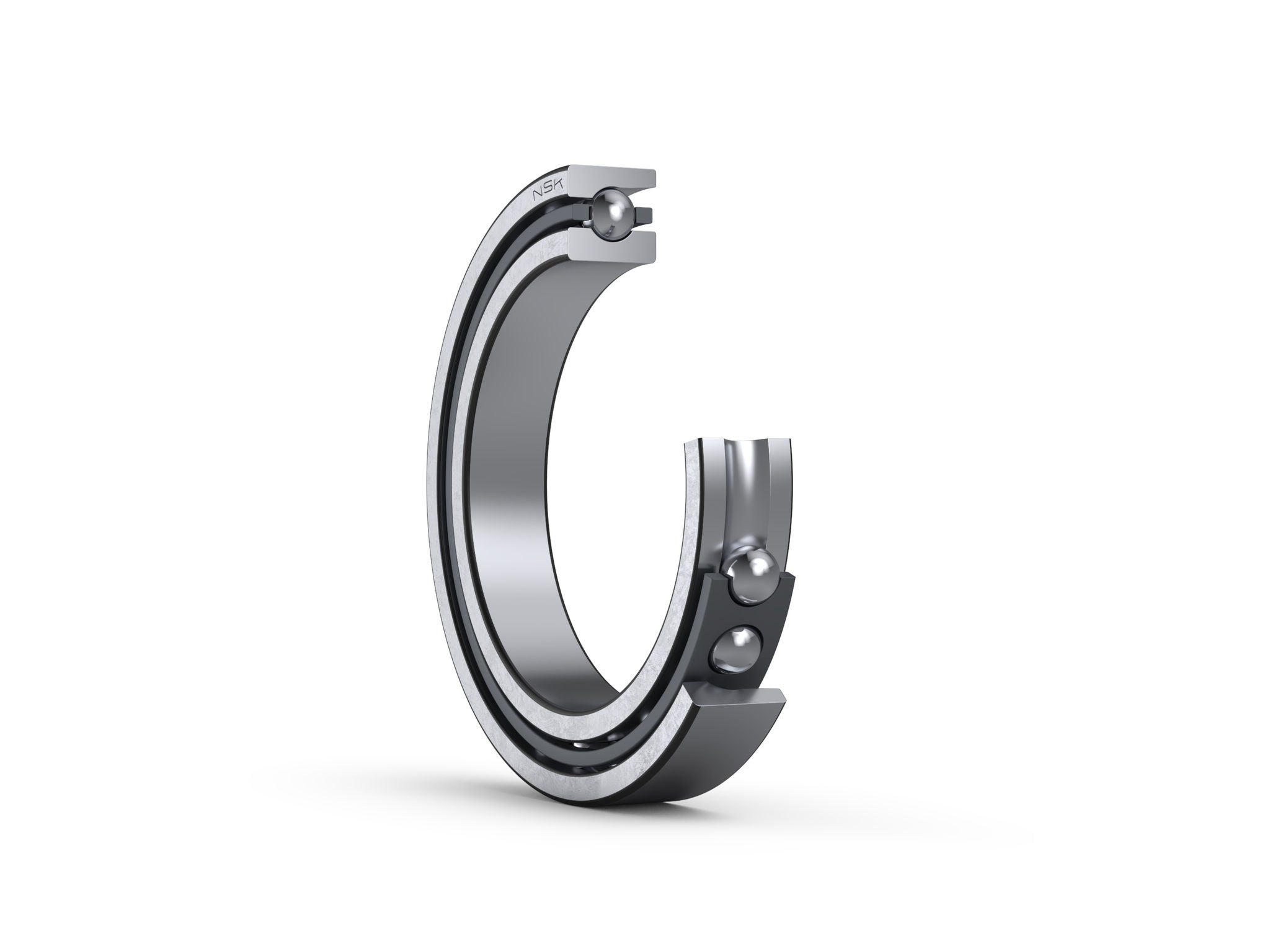

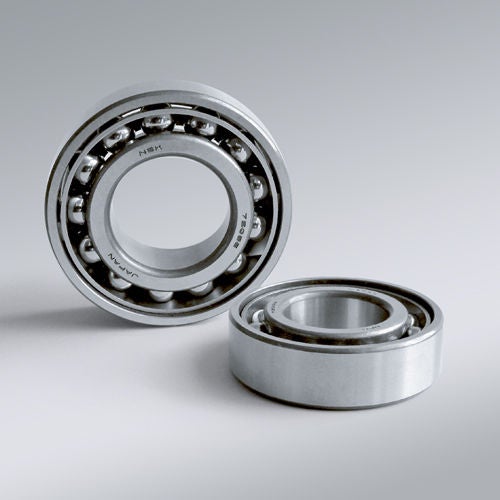

앵귤러 볼 베어링은 접촉각을 가지므로 한쪽 방향의 액시얼 하중 또는 합성 하중을 받는 데 적합합니다. 구조상 레이디얼 하중이 부하되면 액시얼 분력이 발생하므로 2개의 베어링을 맞대어 사용하거나 2개 이상을 조합하여 사용합니다. 단열 앵귤러 볼 베어링은 예압을 가함으로써 베어링의 강성을 높일 수 있으므로 축의 회전 정밀도가 요구되는 공작 기계 주축 등의 용도에 적합합니다.
통상 접촉각이 30°(기호 A) 및 40°(기호 B)인 앵귤러 볼 베어링의 케이지는 표 1에 의해 구분되며, 용도에 따라 합성수지 기계가공 케이지 또는 폴리아미드 성형 케이지도 이용됩니다. 치수표에 기재된 기본 정격 하중은 표 1의 케이지 구분에 근거합니다.
표 1 앵귤러 볼 베어링의 표준 케이지
| 시리즈 | 프레스 스틸 케이지 | 황동 케이지 |
|---|---|---|
| 79A5,C | - | 7900-7940 |
| 70A | 7000-7018 | 7019-7040 |
| 70C | - | 7000-7022 |
| 72A,B | 7200-7222 | 7224-7240 |
| 72C | - | 7200-7240 |
| 73A,B | 7300-7320 | 7321-7340 |
특징
- 레이디얼 하중과 한쪽 방향의 액시얼 하중을 부하할 수 있습니다. 30° 또는 40°의 접촉각을 가지고 있습니다. 접촉각이 커질수록 액시얼 하중의 부하 능력이 커지고 접촉각이 작을수록 고속 회전에 유리합니다.
- 2개의 베어링을 맞대어 내부 클리어런스를 조정하여 사용합니다. 일반적으로 강판 프레스 케이지가 사용되지만, 접촉각 30° 이하의 고정밀 베어링에는 주로 폴리아미드 성형 리테이너가 사용되고 있습니다.
용도 예
- 베어링 강성이 요구되는 용도에 적합합니다.
- 펌프, 각종 압축기, 스크류 냉동기, 엘리베이터 권상기
조합 앵귤러 볼 베어링은 용도별 부하 조건에 따라 표 2와 같은 대표적인 배치가 있습니다.
조합 베어링의 형식·특징
형식

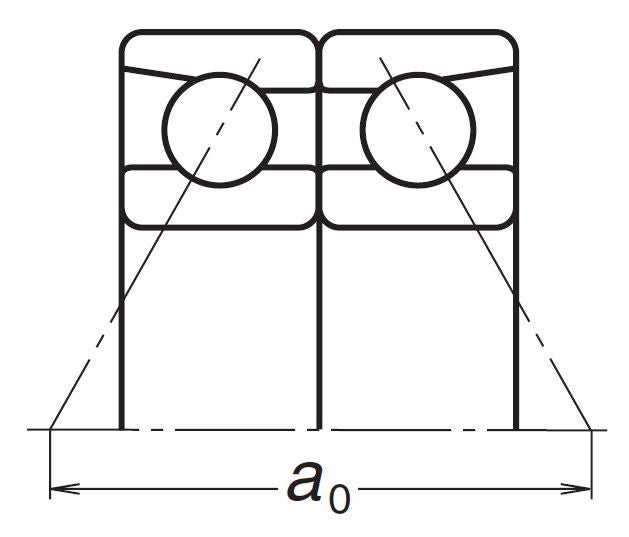

배면 조합형 DB (예) 7208ADB
특징
- 레이디얼 하중과 양방향의 액시얼 하중을 받을 수 있음
- 작용점 거리 ao가 크기 때문에 모멘트 하중이 작용하는 경우에 적합

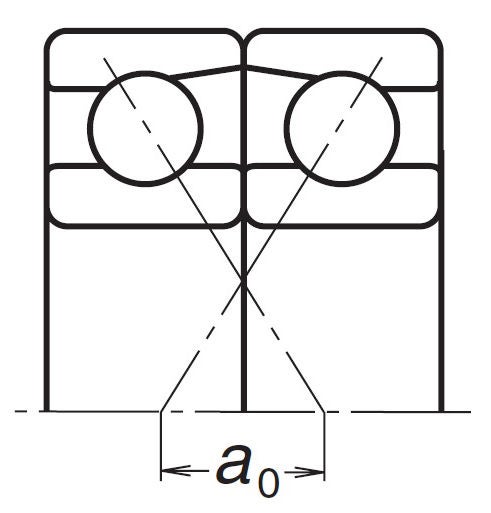

형식
정면 조합형 DF (예) 7208ADF
특징
- 레이디얼 하중과 양방향의 액시얼 하중을 받을 수 있음
- 배면 조합형과 비교하여 작용점 거리 ao가 작기 때문에 모멘트 하중에 대한 부하 능력이 다소 부족함

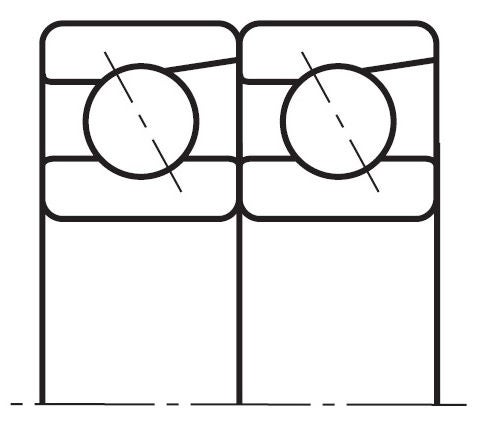

형식
배면 조합형 DT (예) 7208ADT
특징
- 레이디얼 하중과 한쪽 방향의 액시얼 하중을 받을 수 있음
- 2개의 베어링으로 액시얼 하중을 받기 때문에 한쪽 방향의 액시얼 하중이 큰 경우에 적합
특징

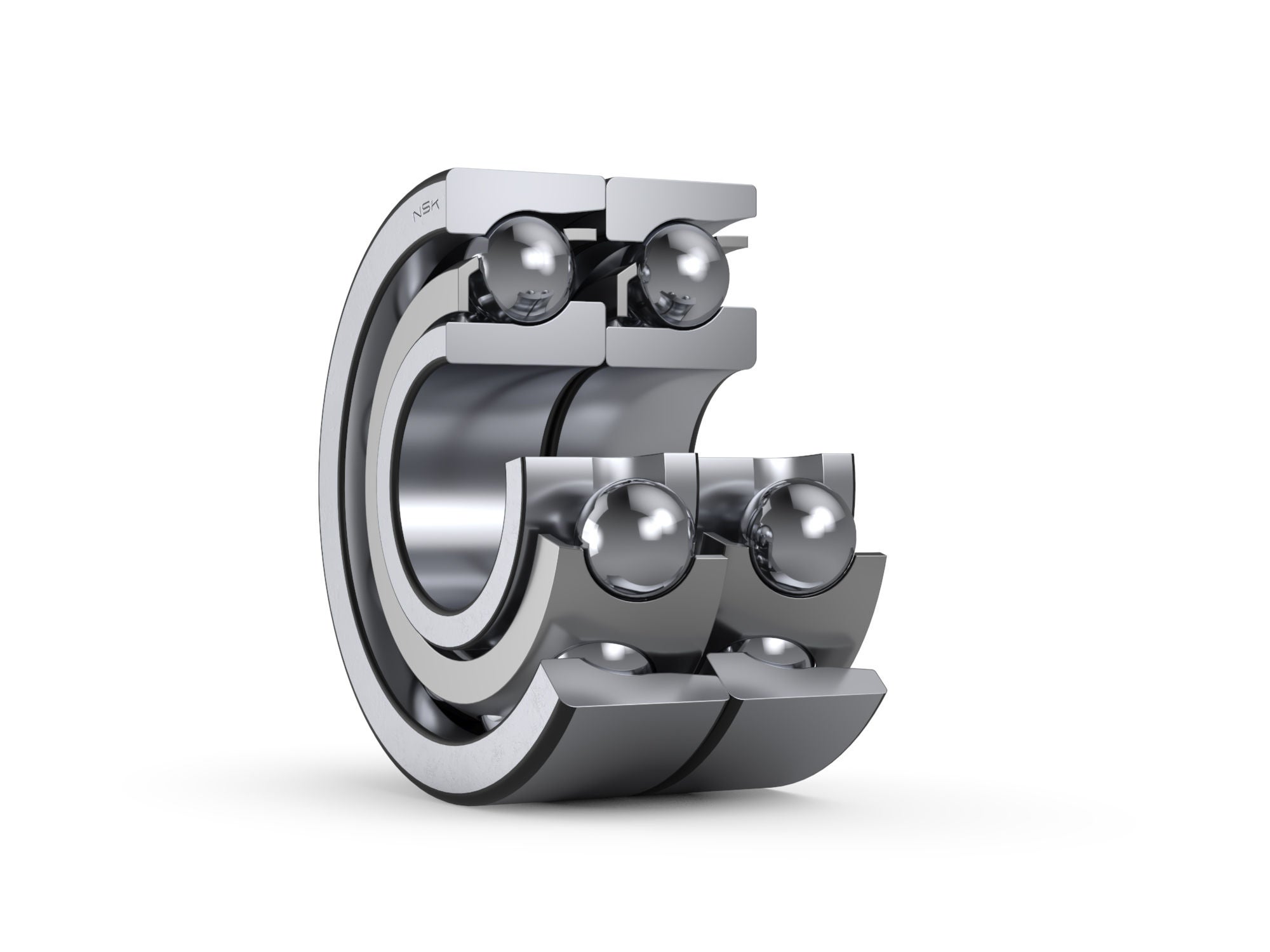

- 앵귤러 볼 베어링을 2개 이상 조합하여 외륜의 정면을 맞춘 정면 조합(DF형), 배면을 맞춘 배면 조합(DB형) 및 같은 방향의 병렬 조합(DT형)이 있습니다.
- DF형 및 DB형 조합은 레이디얼 하중과 양방향의 액시얼 하중을 부하할 수 있습니다. DT형은 한쪽 방향의 액시얼 하중이 큰 경우에 사용됩니다.
- 고정도(P5 이상)의 조합 베어링은 공작기계의 주축에 많이 사용됩니다. 이 경우 예압을 주어 사용합니다. 사용 조건에 따라 미(微)예압, 경(軽)예압, 중(中)예압 또는 중(重)예압이 되도록 내부 클리어런스를 조정하고 있으며, 끼워맞춤도 특수합니다
용도 예
- 펌프, 압축기, 스크류 냉동기, 엘리베이터 권상기

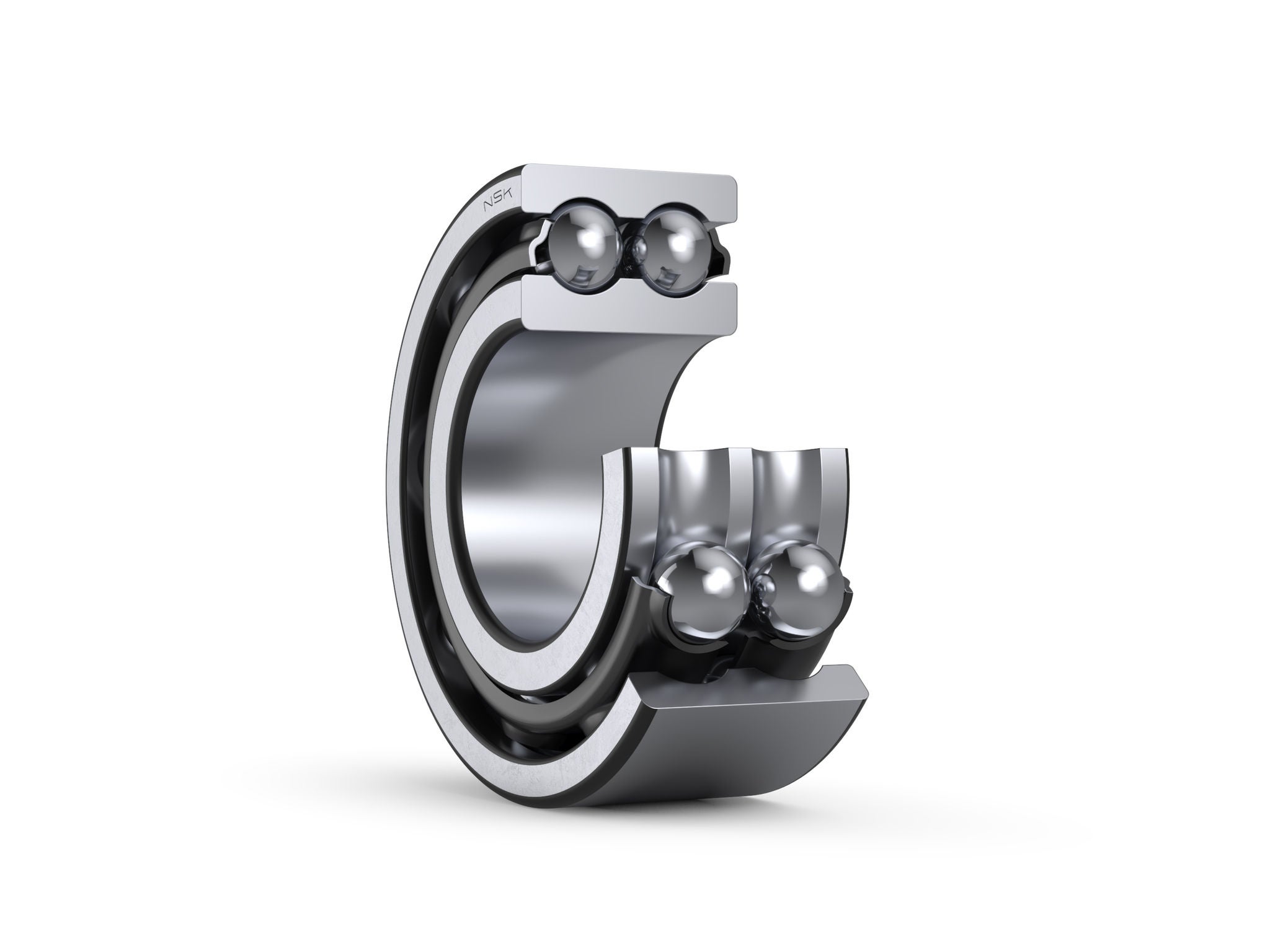

단열 앵귤러 볼 베어링을 배면 조합하여 내륜과 외륜이 각각 일체형 구조로 되어 있습니다. 양방향의 액시얼 하중을 부하할 수 있으며 모멘트 하중에 대한 부하능력이 있는 고정측 베어링으로 사용할 수 있습니다. 케이지는 강판 프레스를 사용합니다.
특징
- 2개의 단열 앵귤러 볼 베어링의 외륜 배면을 조합하여 내륜 및 외륜이 각각 일체형 구조로 되어 있는 베어링입니다.
- 양방향의 액시얼 부하 능력을 가지고 있습니다.
용도 예
- 압축기, 프레스 기계, 무인 운반 차량, 벨트 컨베이어

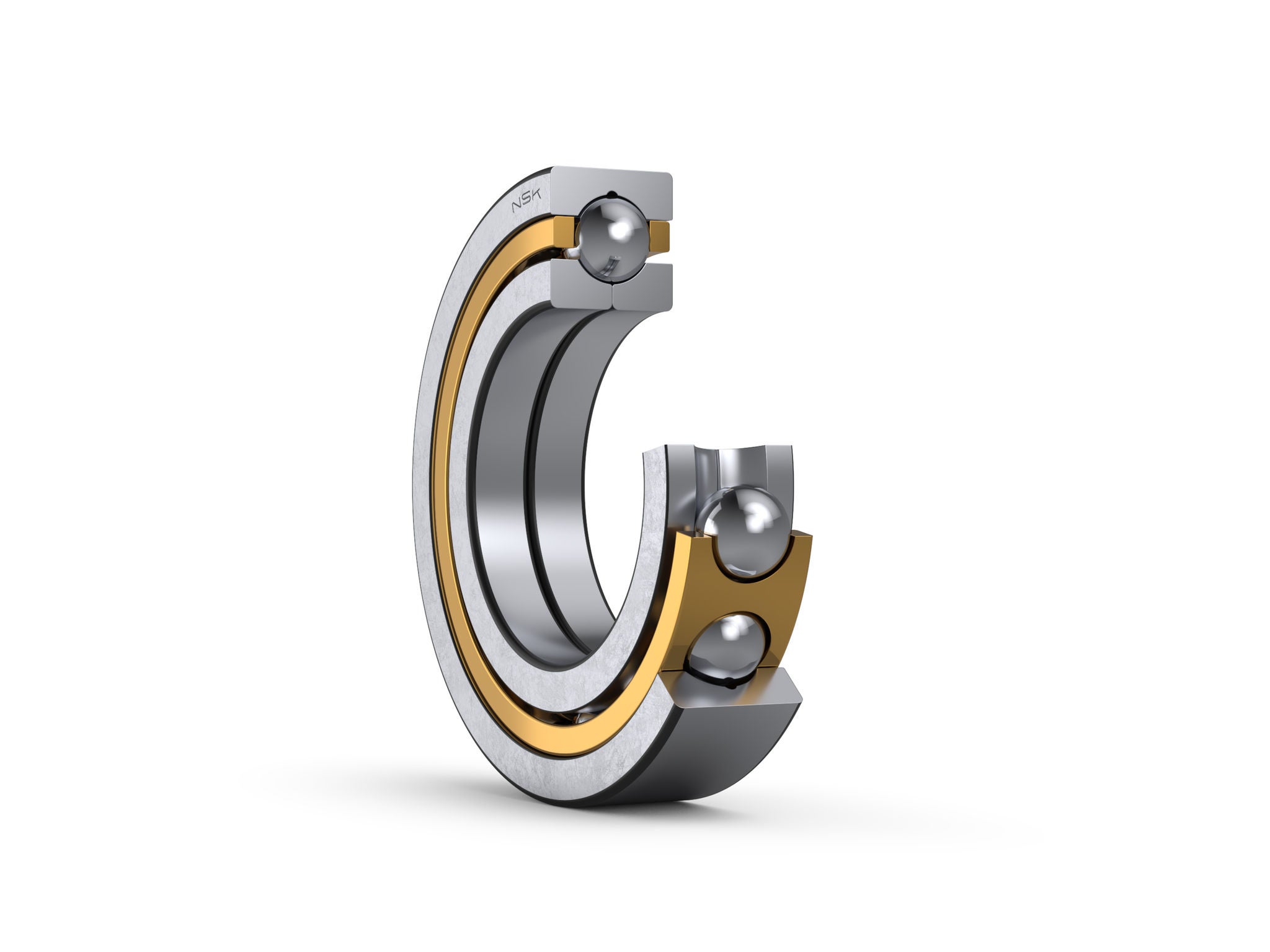

내륜이 2개로 분리되어 있으며 1개의 베어링으로 양방향의 액시얼 하중을 받을 수 있습니다. 접촉각은 35°이며 액시얼 하중의 부하 능력이 큽니다. 액시얼 하중만 부하하거나 액시얼 하중이 큰 합성 하중을 받기에 적합합니다. 동합금 기계가공 케이지가 사용됩니다.
특징
- 중심축에 수직인 평면으로 내륜이 2분할되어 있는 내륜·외륜 분리형의 단열 앵귤러 볼 베어링입니다. 접촉각은 35°로 액시얼 하중의 부하 능력이 크기 때문에 액시얼 하중만 부하하거나 액시얼 하중이 큰 합성 하중을 받는 데 적합합니다.
- 베어링 1개로 정면 조합 또는 배면 조합의 앵귤러 볼 베어링을 대체할 수 있습니다. 일반적으로 동합금 기계가공 케이지가 사용됩니다.
용도 예
트랙터 변속기, 로봇 감속기, 서보 모터
